 本系列填料箱適用于≤0.6MPa，設計溫度≤100℃，轉(zhuǎn)軸線速度<2m/s，其特點為填料函部分在安裝法蘭下面，能縮短安裝空間。

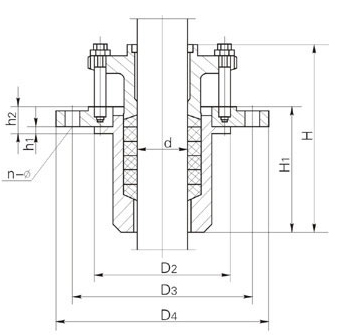

401、402型填料箱主要尺寸

d	D4	D3	D2	h1	h2	H1	H	n-Ф	重量
25，30	185	150	116	4	23	109	172	4-Ф18	11
35，40，45	205	170	135	4.5	23.5	109	172	4-Ф18	17
50，55，60，65	235	200	164	4.5	26	136	209	8-Ф18	18
70，75，80，85	260	225	188	4.5	26	136	209	8-Ф18	21
90，95，100	290	255	217	4.5	28	163	247	8-Ф18	33
110，120，125	315	280	245	4.5	28	163	247	8-Ф18	37
130，140	340	305	271	6	32	175	260	8-Ф18	41
150，160	395	350	219	6	32	175	260	12-Ф22	50
180，200	445	400	270	6	32	175	260	12-Ф22	61

 本系列填料箱適用于≤0.6MPa，設計溫度≤100℃，轉(zhuǎn)軸線速度<2m/s，其特點為填料函部分在安裝法蘭下面，能縮短安裝空間。



401、402型填料箱主要尺寸

d	D4	D3	D2	h1	h2	H1	H	n-Ф	重量
25，30	185	150	116	4	23	109	172	4-Ф18	11
35，40，45	205	170	135	4.5	23.5	109	172	4-Ф18	17
50，55，60，65	235	200	164	4.5	26	136	209	8-Ф18	18
70，75，80，85	260	225	188	4.5	26	136	209	8-Ф18	21
90，95，100	290	255	217	4.5	28	163	247	8-Ф18	33
110，120，125	315	280	245	4.5	28	163	247	8-Ф18	37
130，140	340	305	271	6	32	175	260	8-Ф18	41
150，160	395	350	219	6	32	175	260	12-Ф22	50
180，200	445	400	270	6	32	175	260	12-Ф22	61
