產品介紹產品圖紙

  本系列填料箱適用于設計壓力≤1.6MPa，設計溫度≤100℃轉軸線速度<2m/s。

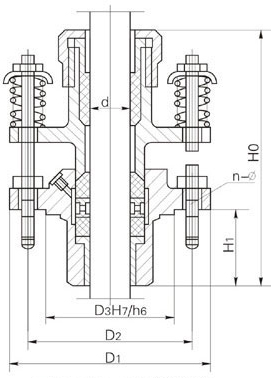

403、404型填料箱主要尺寸

d	D1	D2	D3	n-Ф	H1	H0	重量
30，50，40	175	145	110	4-Ф18	120	320	18
50，55	240	210	176	8-Ф18	120	320	39
60，65，70	240	210	176	8-Ф18	160	380	43
75，80	275	240	204	8-Ф22	180	420	56
90，95，100	305	270	234	8-Ф22	200	450	71
110	330	295	260	8-Ф22	200	450	84
120，125，130	330	295	260	8-Ф22	240	530	117
140，150，160	395	350	313	12-Ф22	240	530	135
180，200	460	410	370	12-Ф22	240	600	190

  本系列填料箱適用于設計壓力≤1.6MPa，設計溫度≤100℃轉軸線速度<2m/s。



403、404型填料箱主要尺寸

d	D1	D2	D3	n-Ф	H1	H0	重量
30，50，40	175	145	110	4-Ф18	120	320	18
50，55	240	210	176	8-Ф18	120	320	39
60，65，70	240	210	176	8-Ф18	160	380	43
75，80	275	240	204	8-Ф22	180	420	56
90，95，100	305	270	234	8-Ф22	200	450	71
110	330	295	260	8-Ф22	200	450	84
120，125，130	330	295	260	8-Ф22	240	530	117
140，150，160	395	350	313	12-Ф22	240	530	135
180，200	460	410	370	12-Ф22	240	600	190
