產(chǎn)品介紹產(chǎn)品圖紙

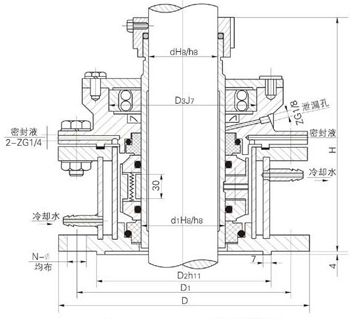

結構：小彈簧、雙端面、非平衡型（205）小彈簧、雙端面、平衡型（206、207） 壓力：10-1mm汞柱0-0.6MPa（206） 溫度：-40-300℃ 轉速：≤500轉/分（205、206、207） 軸徑：30-150mm 使用介質：易燃、易爆、強腐蝕、含顆粒、低溫度及真空下密封要求較高的場合。 205型釜用機械密封主要尺寸 符號 dH6/h6 d1H6/h6 D D1 D2h11 D3h7 H N-Φ 軸徑 30 30 45 185 150 116 85 295 4-Φ18 40 40 55 225 170 135 100 297 4-Φ8 50 50 65 235 200 164 120 308 8-Φ18 65 65 80 235 200 164 140 311 8-Φ18 70 70 85 235 200 164 150 339 8-Φ18 80 80 95 260 225 188 170 339 12-Φ18 95 95 110 290 255 220 200 357 12-Φ18 110 110 130 315 280 245 230 368 12-Φ18 130 130 150 360 320 260 270 378 12-Φ18 150 150 170 450 375 310 320 410 16-Φ24 符號 dH6/h6 d1H6/h6 D D1 D2h11 D3h7 H N-Φ 軸徑 30 30 45 185 150 116 85 293 4-Φ18 40 40 55 225 170 135 100 297 4-Φ18 50 50 65 235 200 164 120 307 8-Φ18 65 65 82 235 200 164 150 314 8-Φ18 70 70 85 235 200 164 140 314 8-Φ18 80 80 95 260 225 188 180 351 12-Φ18 95 95 115 290 255 220 215 374 12-Φ18 110 110 130 315 280 245 250 394 12-Φ18 120 120 140 345 310 270 270 410 12-Φ18 130 130 150 360 320 285 290 416 12-Φ18 150 150 170 450 375 310 320 420 16-Φ24 207B型釜用機械密封主要尺寸 符號 dH6/h6 d1H6/h6 D D1 D2h11 D3h7 H N-Φ 軸徑 30 30 45 185 150 116 85 305 6-Φ18 40 40 55 205 170 135 100 310 6-Φ18 50 50 65 235 200 164 120 330 8-Φ18 65 65 75 235 200 164 150 335 8-Φ18 70 70 82 235 200 164 160 335 8-Φ18 80 90 95 260 225 188 180 375 12-Φ18 95 95 115 290 255 220 215 395 12-Φ18 110 110 130 315 280 245 250 415 12-Φ18 130 130 150 360 320 285 290 440 12-Φ18 150 150 170 450 375 310 320 445 16-Φ24
