產品介紹產品圖紙

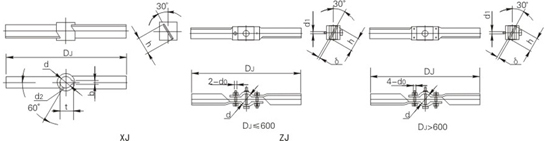

本公司生產近30類，計140多種攪拌器，從最常見的（包括已有的HB5標準，SB90標準各種攪拌器）到各種復雜形狀或特殊用途的攪拌器。可按H/T2123-91標準的各種規格尺寸系列制造，也可根據用戶生產工藝需求，代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。 攪拌器型號標注方法：   材料代號 攪拌器軸孔徑 攪拌器的外徑， 攪拌器型式代號 斜葉槳式攪拌器 斜葉整體槳式XJ、斜葉可拆槳式ZJ      此攪拌器槳葉可成24°、45°或60°傾角，有軸向分流，徑向分流，流型比平直葉槳式復雜，排出能量比平直槳高，綜合效果更好，適用過程相同，因此應用頻率比平直葉槳式高，運行條件同平直葉槳式。 斜葉槳式攪拌器主要尺寸

DJ d h d1 螺栓do 銷軸φ d2 b t N/n不大于 δ 重量 不銹鋼、碳鋼 250 25 35 50 M10 6 M6 8 28.3 0.0035 3/4 0.67/0.69 280 30 35 60 8 33.3 0.005 4/6 0.83/0.84 320 30 40 60 8 33.3 0.005 4/6 0.9/0.11 350 30 40 70 M12 8 M8 8 33.3 0.006 6/8 1.1/1.38 35 10 38.3 400 35 75 10 38.3 0.01 8/10 1.55/1.86 40 12 43.3 1.56/1.88 450 40 50 80 10 12 43.3 0.015 10/10 2.53/2.98 45 14 48.8 500 40 50 80 M12 10 12 12 43.3 0.015 10/10 2.53/2.98 45 14 48.8 2.72/2.98 550 40 80 12 43.3 2.86/2.98 45 14 48.8 2.96/2.98 600 45 60 90 14 48.8 0.026 10/12 3.7/4.36 55 16 593.3 700 50 70 100 M10 14 53.8 0.04 12/14 6.14/6.89 60 18 64.4 850 55 90 110 16 59.3 0.053 12/14 9.13/10.43 70 16 20 74.9 950 65 110 12 16 29.3 9.83/11.52 70 16 20 74.9 1100 60 110 120 M16 12 18 64.4 0.07 12/14 13.58/15.85 75 16 20 79.9 1200 70 120 130 20 74.9 0.1 14/16 18.81/21.27 80 22 85.4 18.95/21.35 1400 75 140 130 20 79.9 0.12 14/16 24.93/28.23 80 22 85.4 25.09/28.41 1500 80 150 140 M20 20 M12 22 85.4 0.23 14/16 30.19/34.5 85 22 90.4 1700 85 180 150 22 90.4 0.27 14/16 50.93/58.5 90 25 95.4 1800 90 180 160 25 95.4 0.38 16/18 65.24/73.4 100 28 106.4 2000 95 200 160 M16 25 99.4 0.38 16/18 71.56/80.5 100 28 106.4 2100 95 220 170 25 99.4 0.5 16/18 78.13/87.9 110 28 116.4 2300 100 240 180 M24 24 28 106.4 0.65 18/20 89.64/99.6 120 32 127.4 2500 110 250 190 28 116.4 0.83 18/20 104.22/115.8 130 32 137.4 2800 120 280 200 M24 24 M20 32 127.4 1.0 20/22 142/158 140 36 148.4 3150 130 315 210 M24 24 M20 32 137.4 1.2 20/22 178/198 150 36 158.4 3550 140 355 220 M24 24 M20 36 148.4 1.5 20/22 224/249 備注：攪拌器內孔可根據用戶要求制作，輪轂高度一般與內孔相一致。
