產品介紹產品圖紙
本公司生產近30類,計140多種攪拌器,從最常見的(包括已有的HB5標準,SB90標準各種攪拌器)到各種復雜形狀或特殊用途的攪拌器。可按H/T2123-91標準的各種規格尺寸系列制造,也可根據用戶生產工藝需求,代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。
攪拌器型號標注方法:
材料代號
攪拌器軸孔徑
攪拌器的外徑,
攪拌器型式代號

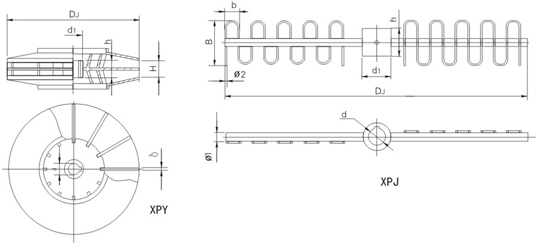

消泡攪拌器

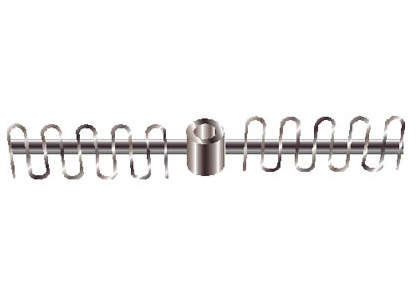

消泡葉輪XPY、消泡槳XPJ
此類攪拌器為特殊用途的攪拌器,都是為消除液面上覆蓋的大量泡沫而用。消泡葉輪為高速型,其高速旋轉下產生的離心作用,使從中心吸進的泡沫,沿壁面匯成液珠拋出,消泡效果好,消耗功率大,葉輪制作要求高n=500-1500rpm,μ<2000cP。消泡槳為中低速型,旋轉蛇形柵條槳,反復碰撞、攪破液面上的氣泡,不斷破壞生成的氣泡,控制了泡沫的增加,發酵罐應用廣泛、效果良好,附裝在攪拌軸上部、制造、安裝簡易。n=60-300rpm,M<2000cP。
消泡葉輪主要參數
DJ
d
d 1
h
H
δ
重量
200
40
75
75
40
3
4.819
220
45
80
80
55
3
5.751
250
50
85
85
63
4
8.645
280
55
90
90
70
4
10.55
320
60
100
100
80
4
14.05
360
65
105
105
90
5
20.59
400
70
110
110
100
5
24.61
450
75
120
120
112
5
31.46
500
80
130
130
125
6
45.41
560
85
140
140
140
6
57.08
630
90
150
150
168
6
72.05
710
100
160
160
178
8
114.8
800
110
180
180
200
8
148.8
900
120
190
190
225
10
225.2
1000
130
200
200
250
10
275.1
消泡槳主要參數
DJ
d
d1
h
φ1
φ2
B
b
重量
470
40
75
75
18
4
75
35
2.453
570
45
80
80
18
4
90
35
2.916
660
50
85
85
25
4
105
40
3.615
760
55
90
90
25
6
120
40
4.605
850
60
100
100
32
6
135
50
6.498
950
65
105
105
32
6
150
50
7.523
1140
70
110
110
38
8
180
60
10.10
1340
80
130
130
38
8
210
60
14.71
1530
90
180
180
45
8
240
70
20.97
1730
100
160
160
45
10
270
70
26.49
1930
110
180
180
54
10
300
80
36.99
2120
120
190
190
54
10
330
80
42.22
2320
130
200
200
60
12
360
90
51.11
2520
140
210
210
70
12
390
90
60.91
2710
150
220
220
76
14
420
100
72.95
3050
160
240
240
89
14
470
100
98.39
3440
170
250
250
108
16
530
100
127.1
備注:攪拌器內孔可根據用戶要求制作,輪轂高度一般與內孔相一致。
本公司生產近30類,計140多種攪拌器,從最常見的(包括已有的HB5標準,SB90標準各種攪拌器)到各種復雜形狀或特殊用途的攪拌器??砂碒/T2123-91標準的各種規格尺寸系列制造,也可根據用戶生產工藝需求,代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。
攪拌器型號標注方法:
材料代號
攪拌器軸孔徑
攪拌器的外徑,
攪拌器型式代號
消泡攪拌器
消泡葉輪XPY、消泡槳XPJ
此類攪拌器為特殊用途的攪拌器,都是為消除液面上覆蓋的大量泡沫而用。消泡葉輪為高速型,其高速旋轉下產生的離心作用,使從中心吸進的泡沫,沿壁面匯成液珠拋出,消泡效果好,消耗功率大,葉輪制作要求高n=500-1500rpm,μ<2000cP。消泡槳為中低速型,旋轉蛇形柵條槳,反復碰撞、攪破液面上的氣泡,不斷破壞生成的氣泡,控制了泡沫的增加,發酵罐應用廣泛、效果良好,附裝在攪拌軸上部、制造、安裝簡易。n=60-300rpm,M<2000cP。
消泡葉輪主要參數
DJ
d
d 1
h
H
δ
重量
200
40
75
75
40
3
4.819
220
45
80
80
55
3
5.751
250
50
85
85
63
4
8.645
280
55
90
90
70
4
10.55
320
60
100
100
80
4
14.05
360
65
105
105
90
5
20.59
400
70
110
110
100
5
24.61
450
75
120
120
112
5
31.46
500
80
130
130
125
6
45.41
560
85
140
140
140
6
57.08
630
90
150
150
168
6
72.05
710
100
160
160
178
8
114.8
800
110
180
180
200
8
148.8
900
120
190
190
225
10
225.2
1000
130
200
200
250
10
275.1
消泡槳主要參數
DJ
d
d1
h
φ1
φ2
B
b
重量
470
40
75
75
18
4
75
35
2.453
570
45
80
80
18
4
90
35
2.916
660
50
85
85
25
4
105
40
3.615
760
55
90
90
25
6
120
40
4.605
850
60
100
100
32
6
135
50
6.498
950
65
105
105
32
6
150
50
7.523
1140
70
110
110
38
8
180
60
10.10
1340
80
130
130
38
8
210
60
14.71
1530
90
180
180
45
8
240
70
20.97
1730
100
160
160
45
10
270
70
26.49
1930
110
180
180
54
10
300
80
36.99
2120
120
190
190
54
10
330
80
42.22
2320
130
200
200
60
12
360
90
51.11
2520
140
210
210
70
12
390
90
60.91
2710
150
220
220
76
14
420
100
72.95
3050
160
240
240
89
14
470
100
98.39
3440
170
250
250
108
16
530
100
127.1
備注:攪拌器內孔可根據用戶要求制作,輪轂高度一般與內孔相一致。
本公司生產近30類,計140多種攪拌器,從最常見的(包括已有的HB5標準,SB90標準各種攪拌器)到各種復雜形狀或特殊用途的攪拌器。可按H/T2123-91標準的各種規格尺寸系列制造,也可根據用戶生產工藝需求,代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。
攪拌器型號標注方法:
![]() |
|
材料代號 | |
攪拌器軸孔徑 | |
攪拌器的外徑, | |
攪拌器型式代號 |
消泡攪拌器
消泡葉輪XPY、消泡槳XPJ
此類攪拌器為特殊用途的攪拌器,都是為消除液面上覆蓋的大量泡沫而用。消泡葉輪為高速型,其高速旋轉下產生的離心作用,使從中心吸進的泡沫,沿壁面匯成液珠拋出,消泡效果好,消耗功率大,葉輪制作要求高n=500-1500rpm,μ<2000cP。消泡槳為中低速型,旋轉蛇形柵條槳,反復碰撞、攪破液面上的氣泡,不斷破壞生成的氣泡,控制了泡沫的增加,發酵罐應用廣泛、效果良好,附裝在攪拌軸上部、制造、安裝簡易。n=60-300rpm,M<2000cP。
消泡葉輪主要參數
DJ | d | d 1 | h | H | δ | 重量 |
200 | 40 | 75 | 75 | 40 | 3 | 4.819 |
220 | 45 | 80 | 80 | 55 | 3 | 5.751 |
250 | 50 | 85 | 85 | 63 | 4 | 8.645 |
280 | 55 | 90 | 90 | 70 | 4 | 10.55 |
320 | 60 | 100 | 100 | 80 | 4 | 14.05 |
360 | 65 | 105 | 105 | 90 | 5 | 20.59 |
400 | 70 | 110 | 110 | 100 | 5 | 24.61 |
450 | 75 | 120 | 120 | 112 | 5 | 31.46 |
500 | 80 | 130 | 130 | 125 | 6 | 45.41 |
560 | 85 | 140 | 140 | 140 | 6 | 57.08 |
630 | 90 | 150 | 150 | 168 | 6 | 72.05 |
710 | 100 | 160 | 160 | 178 | 8 | 114.8 |
800 | 110 | 180 | 180 | 200 | 8 | 148.8 |
900 | 120 | 190 | 190 | 225 | 10 | 225.2 |
1000 | 130 | 200 | 200 | 250 | 10 | 275.1 |
消泡槳主要參數
DJ | d | d1 | h | φ1 | φ2 | B | b | 重量 |
470 | 40 | 75 | 75 | 18 | 4 | 75 | 35 | 2.453 |
570 | 45 | 80 | 80 | 18 | 4 | 90 | 35 | 2.916 |
660 | 50 | 85 | 85 | 25 | 4 | 105 | 40 | 3.615 |
760 | 55 | 90 | 90 | 25 | 6 | 120 | 40 | 4.605 |
850 | 60 | 100 | 100 | 32 | 6 | 135 | 50 | 6.498 |
950 | 65 | 105 | 105 | 32 | 6 | 150 | 50 | 7.523 |
1140 | 70 | 110 | 110 | 38 | 8 | 180 | 60 | 10.10 |
1340 | 80 | 130 | 130 | 38 | 8 | 210 | 60 | 14.71 |
1530 | 90 | 180 | 180 | 45 | 8 | 240 | 70 | 20.97 |
1730 | 100 | 160 | 160 | 45 | 10 | 270 | 70 | 26.49 |
1930 | 110 | 180 | 180 | 54 | 10 | 300 | 80 | 36.99 |
2120 | 120 | 190 | 190 | 54 | 10 | 330 | 80 | 42.22 |
2320 | 130 | 200 | 200 | 60 | 12 | 360 | 90 | 51.11 |
2520 | 140 | 210 | 210 | 70 | 12 | 390 | 90 | 60.91 |
2710 | 150 | 220 | 220 | 76 | 14 | 420 | 100 | 72.95 |
3050 | 160 | 240 | 240 | 89 | 14 | 470 | 100 | 98.39 |
3440 | 170 | 250 | 250 | 108 | 16 | 530 | 100 | 127.1 |
備注:攪拌器內孔可根據用戶要求制作,輪轂高度一般與內孔相一致。
-
本公司生產近30類,計140多種攪拌器,從最常見的(包括已有的HB5標準,SB90標準各種攪拌器)到各種復雜形狀或特殊用途的攪拌器??砂碒/T2123-91標準的各種規格尺寸系列制造,也可根據用戶生產工藝需求,代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。
攪拌器型號標注方法:
![]() |
|
材料代號 | |
攪拌器軸孔徑 | |
攪拌器的外徑, | |
攪拌器型式代號 |
消泡攪拌器
消泡葉輪XPY、消泡槳XPJ
此類攪拌器為特殊用途的攪拌器,都是為消除液面上覆蓋的大量泡沫而用。消泡葉輪為高速型,其高速旋轉下產生的離心作用,使從中心吸進的泡沫,沿壁面匯成液珠拋出,消泡效果好,消耗功率大,葉輪制作要求高n=500-1500rpm,μ<2000cP。消泡槳為中低速型,旋轉蛇形柵條槳,反復碰撞、攪破液面上的氣泡,不斷破壞生成的氣泡,控制了泡沫的增加,發酵罐應用廣泛、效果良好,附裝在攪拌軸上部、制造、安裝簡易。n=60-300rpm,M<2000cP。
消泡葉輪主要參數
DJ | d | d 1 | h | H | δ | 重量 |
200 | 40 | 75 | 75 | 40 | 3 | 4.819 |
220 | 45 | 80 | 80 | 55 | 3 | 5.751 |
250 | 50 | 85 | 85 | 63 | 4 | 8.645 |
280 | 55 | 90 | 90 | 70 | 4 | 10.55 |
320 | 60 | 100 | 100 | 80 | 4 | 14.05 |
360 | 65 | 105 | 105 | 90 | 5 | 20.59 |
400 | 70 | 110 | 110 | 100 | 5 | 24.61 |
450 | 75 | 120 | 120 | 112 | 5 | 31.46 |
500 | 80 | 130 | 130 | 125 | 6 | 45.41 |
560 | 85 | 140 | 140 | 140 | 6 | 57.08 |
630 | 90 | 150 | 150 | 168 | 6 | 72.05 |
710 | 100 | 160 | 160 | 178 | 8 | 114.8 |
800 | 110 | 180 | 180 | 200 | 8 | 148.8 |
900 | 120 | 190 | 190 | 225 | 10 | 225.2 |
1000 | 130 | 200 | 200 | 250 | 10 | 275.1 |
消泡槳主要參數
DJ | d | d1 | h | φ1 | φ2 | B | b | 重量 |
470 | 40 | 75 | 75 | 18 | 4 | 75 | 35 | 2.453 |
570 | 45 | 80 | 80 | 18 | 4 | 90 | 35 | 2.916 |
660 | 50 | 85 | 85 | 25 | 4 | 105 | 40 | 3.615 |
760 | 55 | 90 | 90 | 25 | 6 | 120 | 40 | 4.605 |
850 | 60 | 100 | 100 | 32 | 6 | 135 | 50 | 6.498 |
950 | 65 | 105 | 105 | 32 | 6 | 150 | 50 | 7.523 |
1140 | 70 | 110 | 110 | 38 | 8 | 180 | 60 | 10.10 |
1340 | 80 | 130 | 130 | 38 | 8 | 210 | 60 | 14.71 |
1530 | 90 | 180 | 180 | 45 | 8 | 240 | 70 | 20.97 |
1730 | 100 | 160 | 160 | 45 | 10 | 270 | 70 | 26.49 |
1930 | 110 | 180 | 180 | 54 | 10 | 300 | 80 | 36.99 |
2120 | 120 | 190 | 190 | 54 | 10 | 330 | 80 | 42.22 |
2320 | 130 | 200 | 200 | 60 | 12 | 360 | 90 | 51.11 |
2520 | 140 | 210 | 210 | 70 | 12 | 390 | 90 | 60.91 |
2710 | 150 | 220 | 220 | 76 | 14 | 420 | 100 | 72.95 |
3050 | 160 | 240 | 240 | 89 | 14 | 470 | 100 | 98.39 |
3440 | 170 | 250 | 250 | 108 | 16 | 530 | 100 | 127.1 |
備注:攪拌器內孔可根據用戶要求制作,輪轂高度一般與內孔相一致。
