產品介紹產品圖紙
本公司生產近30類，計140多種攪拌器，從最常見的（包括已有的HB5標準，SB90標準各種攪拌器）到各種復雜形狀或特殊用途的攪拌器。可按H/T2123-91標準的各種規格尺寸系列制造，也可根據用戶生產工藝需求，代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。
攪拌器型號標注方法：
材料代號
攪拌器軸孔徑
攪拌器的外徑，
攪拌器型式代號

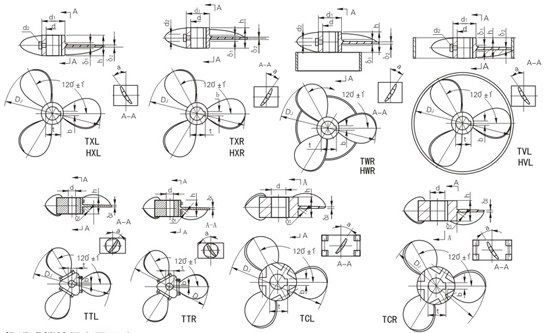

三葉推進式攪拌器
三葉左旋推進式－TXL、三葉右旋推進式－TXR、三葉左旋穩定環推進式－TWL、三葉右旋穩定環推進式－TWR、三葉左旋導流筒推進式－TVL、三葉右旋導流筒推進式－TVR、三葉焊接左旋推進式－HXL、三葉焊接右旋推進式－HXR、三葉焊接左旋穩定環推進式－HWL、三葉焊接右旋穩定環推進式－HWR、三葉焊接左旋導流筒推進式－HVL、三葉焊接右旋導流筒推進式－HVR、三葉可調左推進式－TTL、三葉可調右旋推進式－TTR、三葉可拆左旋推進式－TCL、三葉可拆右旋推進式－TCR
三葉推進式是最典型的軸流形攪拌器，高排液量，低剪切性能：采用擋板或?qū)Я魍矂t軸向循環更強，排出性能明顯提高，因為它循環能力強，動力消耗低，在低粘度，大容量均相、混合過程 中應用最能體現它的優勢，在低粘度的液體傳熱、反應、固液比小時的懸浮、溶解等過程中應用廣泛?？烧{(diào)推進式的槳葉可轉動±15°，調整傾角，在試驗性的工藝過程中作用很大?？刹鹜七M(jìn)式的槳連輪轂分成三辯，組裝方便，用在需要拆成小件的場合。常用介質，μ＜2000cP，常用運轉速度n=10－500rpm，v＝3－15m/s，最高轉速可達1750rpm，常用規格S/DJ＝1或2，DJ/D=0.2－0.5表面要求拋光處理的必須選用焊接型。
推進式攪拌器主要尺寸
DJ
d
d1
d2
a
h
鍵槽
N/n≤
δ1
δ2
重量
b
t
不銹鋼/碳鋼
150
25
30
60
M12
49°2’
45
8
8
28.3
33.3
0.005
12/10
6/5
1.32/1.25
1.23/1.16
200
30
35
60
M12
43°18’
55
8
10
33.3
38.3
0.008
12/10
6/5
2.12/1.93
2.01/1.81
250
35
40
80
M12
41°20’
60
10
12
38.3
43.3
0.01
12/10
6/5
3.23/2.93
3.09/2.79
300
35
40
45
80
M12
39°57’
65
10
12
14
38.3
43.3
48.8
0.015
12/12
7/6
5.38/5.23
4.9/4.75
4.75/4.6
400
45
50
55
90
M16
38°9’
85
14
14
16
48.8
53.8
59.3
0.031
14/14
8/8
10/10
9.77/9.77
9.49/9.49
500
55
60
65
90
M16
37°1’
105
16
18
18
59.3
64.4
69.4
0.062
18/18
10/10
20.43/20.43
20.05/20.05
19.65/19.65
600
60
65
70
110
M20
34°15’
125
18
18
20
64.4
69.4
74.9
0.1
20/22
10/12
27.95/30.3
27.47/29.81
26.94/29.28
700
70
75
80
140
M20
32°9’
150
20
20
22
74.9
79.9
85.4
0.15
22/22
12/12
40.78/40.78
40.11/40.11
39.38/39.38
850
80
90
100
160
M20
30°36’
160
22
25
28
85.4
95.4
106.4
0.176
24/25
14/14
64/72
950
80
90
100
160
M20
27°53’
160
22
25
28
85.4
95.4
106.4
0.22
25/28
15/15
91/102
1200
100
110
160
M20
22°43’
160
28
28
106.4
116.4
0.35
-
-
121/135
1500
110
120
180
M24
20°39’
180
28
32
116.4
127.4
0.41
-
-
190/211
1800
120
130
200
M24
19°14’
200
32
32
1027.4
137.4
0.58
-
-
245/271
2000
130
140
150
220
M30
19°4’
220
32
36
36
137.4
148.4
158.4
0.8
-
-
316/345
備注：攪拌器內孔可根據用戶要求制作，輪轂高度一般與內孔相一致。
