產品編號：111815231314
產品名稱：ZJ型專用齒輪減速器
產品類別：圓柱齒輪減速器（中硬齒面減速機）系列
產品型號：ZJ
 ZJ型減速器是平等軸成折線布置，二級圓柱硬齒面齒輪傳動，是采用漲圈無鍵聯接和接觸式模塊逆止器等結構的套裝式減速器。
      ZD型減速器主要用于固定式輸送機，特別在斗式提升機中得到廣泛應用，也運用于其它多種機械傳動中。

工作條件
      輸入軸轉速不大于1500r/min；
      工作環境溫度為—20℃-+45℃，當環境溫度低于O℃時，必須采用潤滑油加熱裝置，使油溫超過O℃時才能啟動。
      可正反兩向運轉。

型式
      裝配型式ZJ型減速器按空心輸出軸端分為悶蓋和通蓋(T)．輸出端的旋轉方向有雙向(L)，順時針單向(S)，逆時針單向(N)；按輸軸裝配型式分為右(Ⅰ)裝和左裝(Ⅱ)。減速器共有12種裝配型式。

安裝型式
      ZJ型減速器的輸出端套裝在被動軸上，一般采用直立工作位置。在有些特殊情況下，也可采用水平、傾斜、甚至倒置的工作位置。在箱體的一端裝有雙螺紋拉桿裝置。

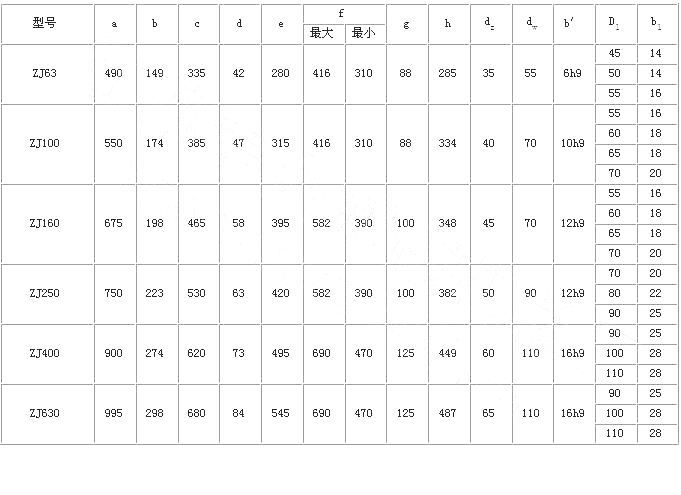

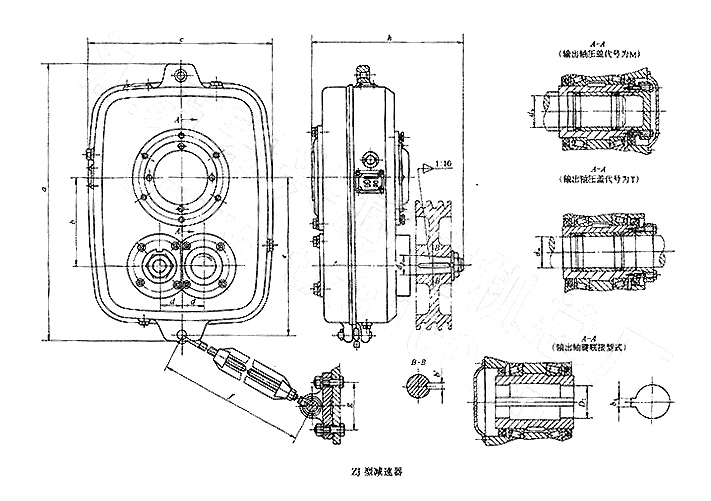

ZJ型專用齒輪減速器外型及安裝尺寸圖
