產品介紹產品圖紙
產品編號:3515422514
產品名稱:T系列螺旋傘齒輪轉向器
產品類別:特殊齒輪減速機
產品型號:T系列
T系列螺旋傘齒輪轉向器采用全系列模塊化式組合設計制造,低噪音、高轉矩、無漏油,單伸出軸、雙伸出軸產品。
結構、特性與反應:
機殼:高剛性FC-25鑄鐵鑄造;
齒輪:齒輪采用優質高純凈度合金鋼20CrMnTiH滲碳淬火,及研磨而成;
主軸:軸類采用合金鋼調質、高懸重負荷能力;
軸承:配備重負荷能力的滾錐軸承;
油封:雙封唇片的油封、兼具防塵及防漏油的能力;
潤滑:適當?shù)臐櫥褪褂?,可以發揮轉向機的效率,并提高其運轉的壽命。
a.初期使用二周或100-200小時,為初摩耗期,這之間可能有少許金屬摩耗粉粒,請務必清潔內部,并換 新潤滑油。
b.長期使用時,每半年-一年或1000-2000小時更換一次潤滑油。
T系列螺旋傘齒輪轉向器
T系列螺旋傘齒輪轉向箱
T系列螺旋傘齒輪轉向器
T系列螺旋傘齒輪轉向箱

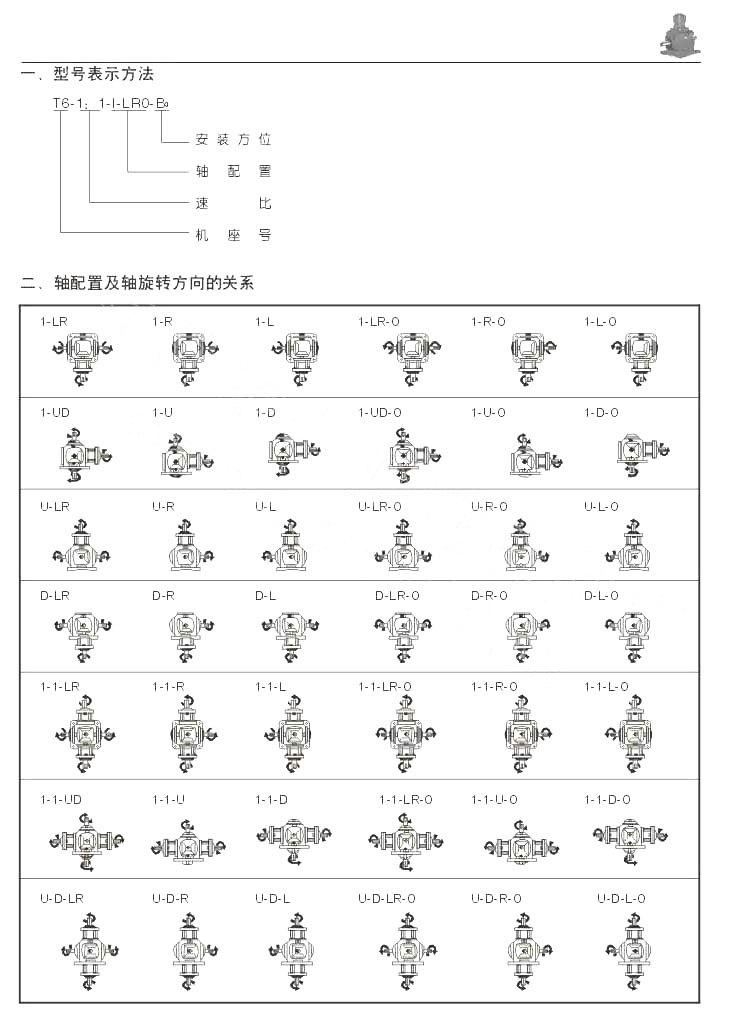

(1)型號表示方法,軸配置及軸轉方向的關系

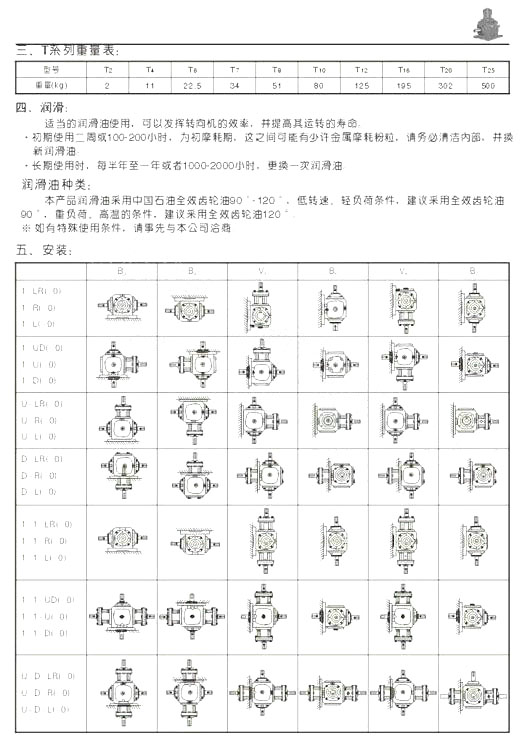

(2)T系列重量表,潤滑,安裝安裝

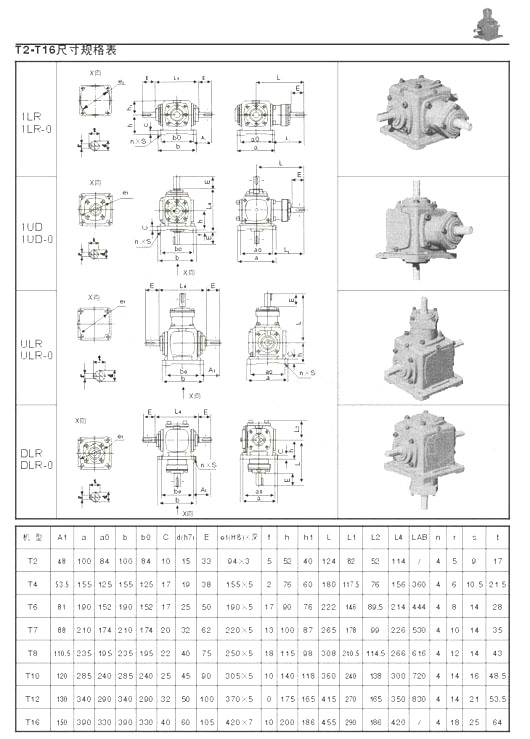

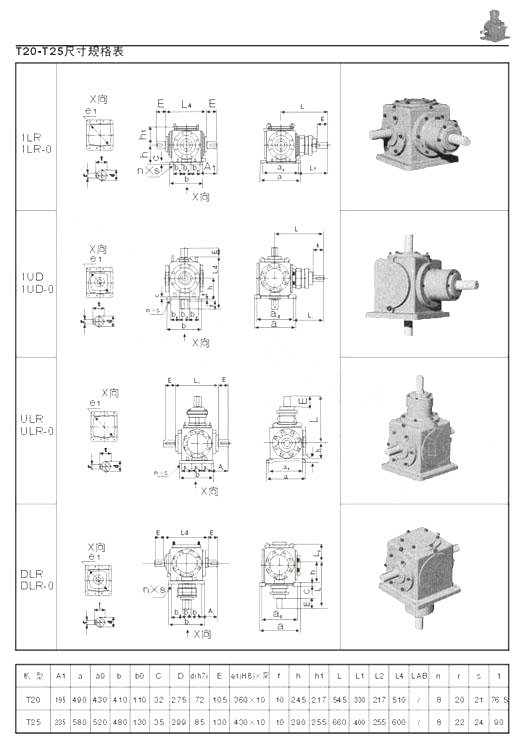

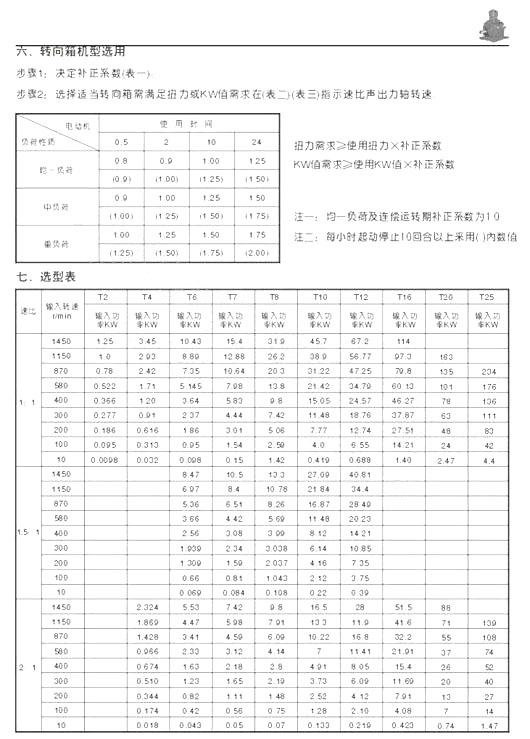

(3)轉向箱機型選用,選型表(T2-T16規格表,T20-T25規格表)(1)
(4)轉向箱機型選用,選型表(T2-T16規格表,T20-T25規格表)(2)
(5)轉向箱機型選用,選型表(T2-T16規格表,T20-T25規格表)(3)
(7)基本型與二級齒輪減速器組合法蘭式外形及安裝尺寸B5
