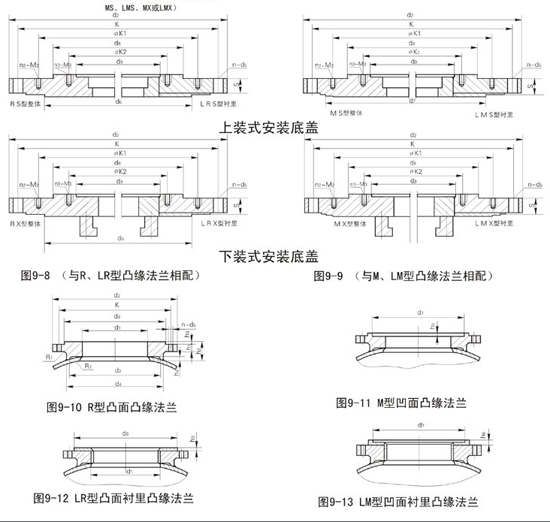

安裝底蓋與凸緣法蘭 本系列安裝底蓋可與XD與型、XS型機架及2000系列機械密封火506、516、616型填料箱相配套，底蓋下面與R型、LR型、M型、LM型凸緣法蘭相配套，用戶根據XD型、XS型機架及凸緣法蘭的規(guī)格選擇相應的安裝底蓋，若配用其他型號機架、機械密封、填料箱，只需將一下標記中序號換成外徑d，注上相應機架型號即可。 安裝底蓋標記示例   襯里材料代號（表9-2） 底蓋材料代號（表9-2） 攪拌軸軸徑 機架型號（見表9-3） 序號（1-7號，或d2） 底蓋形式（RS、LRS、RX、LRX、MS、LMS、MX或LMX） 凸緣法蘭標記示例：   襯里材料代號（表9-2） 法蘭材料代號（表9-2） 序號（1-7號，或d2） 法蘭型式（R、LR、M、LM）

安裝底蓋與凸緣法蘭尺寸表 序號 d1 d2 k d3 d4 h1 h2 h4 n-d5 d6 d7 h3 h5 s h6 Φk1 n2-M2 d8 機架型號 1 200 340 295 220 245 34 65 2 8-Φ22 266 250 4 4.5 40 10 - - 245 XD1 XS1 2 245 395 350 280 300 36 65 2 12-Φ22 320 304 4 4.5 40 10 - - 290 XD2 XS2 3 280 445 400 325 350 36 65 2 12-Φ22 370 354 4 5 50 10 - - 320 XD3 XS3 4 410 565 515 430 455 42 85 2 16-Φ27 481 462 4 5 50 12 350 12-M20 290 XD2 XS2 400 12-M20 320 XD3 XS3 - - 415 XD4 XD4 5 430 670 620 520 560 46 90 5 20-Φ27 585 566 4 5 65 12 400 12-M20 320 XD3 XS3 400 12-M20 320 XD4 XS4 - - 415 XD5 XS5 6 530 830 780 670 720 60 100 8 28-Φ27 745 725 4 5.5 82 12 400 12-M20 320 XD3 XS3 515 16-M24 415 XD4 XS4 620 20-M24 520 XD5 XS5 - - 670 XD6 XS6 7 720 1045 990 800 920 68 110 15 36-Φ30 945 925 4 5.5 100 12 515 16-M24 415 XD4 XS4 620 20-M24 520 XD5 XS5 780 28-M24 670 XD6 XS6 攪拌軸直徑d d9 Φk2 n3-M3 30，35，40 110 145 4-M16 45，50，55，60，65，70 176 210 8-M16 70，80，85 204 240 8-M20 90，95，100 234 270 8-M20 110，120，125，130 260 295 8-M20 140，150，160 313 350 12-M20 注：若配用其他型號及機械密封或填箱，與其連接的相關尺寸：ΦK1、d8、ΦK2、d9、n1－M2、n3－M3，由我公司調整配套。
