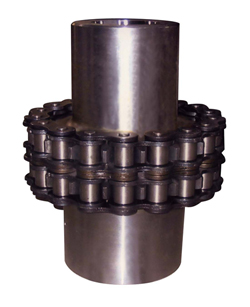

產品介紹產品圖紙

標記示例 例1：GL7型滾子聯軸器 主動端：J1型孔，B型鍵槽 d1＝45mm,L1＝84mm 從動端：J1型孔，B1型鍵槽 d2＝50mm ，L1＝84mm GL7聯軸器 J1B45×84/J1B150×84＝GB6069-85 例2：GL3型滾子鏈軸，有罩殼 主動端：J1型孔，B型鍵槽 d1＝25mm,L1＝44mm 從動端：J1型孔，B1型鍵槽 d2＝25mm ，L1＝44mm G13F聯軸器J125×44 GB6069-85

型號 公稱轉矩TnN·m 許用轉速 r/min 軸孔直徑 d1、d2 軸孔長度 鏈號 鏈條 節距 齒數 Z D b1 S A Dx （最大） Lx （最大） 質量 kg 傳動慣量kg·m2 Y型 J1型 不裝罩殼 安裝罩殼 L L1 GL1 40 1400 4500 16 42 - 06B 9.525 14 51.06 5.3 4.9 - 70 70 0.40 0.00010 18 42 - - 19 42 - - 20 52 38 4 GL2 63 1250 4500 19 42 - 06B 9.525 16 57.08 5.3 4.9 - 75 75 0.70 0.00020 20 52 38 4 22 52 38 4 24 52 38 4 GL3 100 1000 4000 20 52 38 08B 12.7 14 68.88 7.2 6.7 12 85 80 1.1 0.00038 22 52 38 12 24 52 44 12 25 62 - 6 GL4 160 1000 4000 24 52 - 08B 12.7 16 76.91 7.2 6.7 - 95 88 1.8 0.00086 25 62 44 6 28 62 44 6 30 82 60 - 32 82 60 - GL5 250 800 3150 28 62 - 10A 15.875 16 94.46 8.9 9.2 - 112 100 3.2 0.0025 30 82 60 - 32 82 60 - 35 82 60 - 38 82 60 - 40 112 84 - GL6 400 630 2500 32 82 60 10A 15.875 20 116.57 8.9 9.2 - 140 105 5.0 0.0058 35 82 60 - 38 82 60 - 40 112 84 - 42 112 84 - 45 112 84 - 18 112 84 - 50 112 84 - GL7 630 630 2500 40 112 60 12A 19.05 18 127.78 11.9 10.9 - 150 122 7.4 0.012 42 112 60 - 45 112 60 - 48 112 84 - 50 112 84 - 55 112 84 - 60 142 107 - GL8 1000 500 2240 45 112 84 16A 25.40 16 154.33 15.0 14.3 12 180 135 11.1 0.025 48 112 84 12 50 112 84 12 55 112 84 12 60 142 107 - 65 142 107 - 70 142 107 - GL9 1600 400 2000 50 112 84 16A 25.4 20 186.50 15.0 14.3 12 215 145 20.0 0.061 55 112 84 12 型號 公稱轉矩TnN·m 標記示例 例1：GL7型滾子聯軸器 主動端：J1型孔，B型鍵槽 d1＝45mm,L1＝84mm 從動端：J1型孔，B1型鍵槽 d2＝50mm ，L1＝84mm GL7聯軸器 J1B45×84/J1B150×84＝GB6069-85 例2：GL3型滾子鏈軸，有罩殼 主動端：J1型孔，B型鍵槽 d1＝25mm,L1＝44mm 從動端：J1型孔，B1型鍵槽 d2＝25mm ，L1＝44mm G13F聯軸器J125×44 GB6069-85 型號 公稱轉矩TnN·m 許用轉速 r/min 軸孔直徑 d1、d2 軸孔長度 鏈號 鏈條 節距 齒數 Z D b1 S A Dx （最大） Lx （最大） 質量 kg 傳動慣量kg·m2 Y型 J1型 不裝罩殼 安裝罩殼 L L1 GL1 40 1400 4500 16 42 - 06B 9.525 14 51.06 5.3 4.9 - 70 70 0.40 0.00010 18 42 - - 19 42 - - 20 52 38 4 GL2 63 1250 4500 19 42 - 06B 9.525 16 57.08 5.3 4.9 - 75 75 0.70 0.00020 20 52 38 4 22 52 38 4 24 52 38 4 GL3 100 1000 4000 20 52 38 08B 12.7 14 68.88 7.2 6.7 12 85 80 1.1 0.00038 22 52 38 12 24 52 44 12 25 62 - 6 GL4 160 1000 4000 24 52 - 08B 12.7 16 76.91 7.2 6.7 - 95 88 1.8 0.00086 25 62 44 6 28 62 44 6 30 82 60 - 32 82 60 - GL5 250 800 3150 28 62 - 10A 15.875 16 94.46 8.9 9.2 - 112 100 3.2 0.0025 30 82 60 - 32 82 60 - 35 82 60 - 38 82 60 - 40 112 84 - GL6 400 630 2500 32 82 60 10A 15.875 20 116.57 8.9 9.2 - 140 105 5.0 0.0058 35 82 60 - 38 82 60 - 40 112 84 - 42 112 84 - 45 112 84 - 18 112 84 - 50 112 84 - GL7 630 630 2500 40 112 60 12A 19.05 18 127.78 11.9 10.9 - 150 122 7.4 0.012 42 112 60 - 45 112 60 - 48 112 84 - 50 112 84 - 55 112 84 - 60 142 107 - GL8 1000 500 2240 45 112 84 16A 25.40 16 154.33 15.0 14.3 12 180 135 11.1 0.025 48 112 84 12 50 112 84 12 55 112 84 12 60 142 107 - 65 142 107 - 70 142 107 - GL9 1600 400 2000 50 112 84 16A 25.4 20 186.50 15.0 14.3 12 215 145 20.0 0.061 55 112 84 12 型號 公稱轉矩TnN·m 許用轉速 r/min 軸孔直徑 d1、d2 軸孔長度 鏈號 鏈條 節距 齒數 Z D b1 S A Dx （最大） Lx （最大） 質量 kg 傳動慣量kg·m2 Y型 J1型 不裝罩殼 安裝罩殼 L L1 GL9 1600 400 2000 60 142 107 16A 25.40 20 186.50 15.0 14.3 - 215 145 20.0 0.061 65 142 107 - 70 142 107 - 75 142 107 - 80 172 132 - GL10 2500 315 1600 60 142 107 20A 31.75 18 213.02 18.0 17.8 6 245 165 26.1 0.079 65 142 107 6 70 142 107 6 75 142 107 6 80 172 132 - 85 172 132 - 90 172 132 - GL11 4000 250 1500 75 142 107 24A 38.1 16 231.49 24.0 21.5 35 270 195 39.2 0.188 80 172 132 10 85 172 132 10 90 172 132 10 95 212 132 10 100 172 167 - GL12 6300 250 1250 85 172 132 28A 44.45 16 270.08 24.0 24.9 20 310 205 59.4 0.380 90 172 132 20 95 172 132 20 100 212 167 - 110 212 167 - 120 212 167 - GL13 10000 200 1120 100 212 167 32A 50.8 18 340.80 30.0 28.6 14 380 230 86.5 0.869 110 212 167 14 120 212 167 14 125 212 167 14 130 252 202 - 140 252 202 - GL14 16000 200 1000 120 212 167 32A 50.8 22 405.22 30.0 28.6 14 450 250 150.8 2.06 125 212 167 14 130 252 202 - 140 252 202 - 150 252 202 - 160 302 202 - GL15 25000 200 900 140 252 202 40A 63.5 20 466.25 36.0 35.6 18 510 285 234.4 4.37 150 252 202 18 160 302 242 - 170 302 242 - 180 302 242 - 190 352 282 - 型號 公稱轉矩TnN·m 許用轉速 r/min 軸孔直徑 d1、d2 軸孔長度 鏈號 鏈條 節距 齒數 Z D b1 S A Dx （最大） Lx （最大） 質量 kg 傳動慣量kg·m2 Y型 J1型 不裝罩殼 安裝罩殼 L L1 GL9 1600 400 2000 60 142 107 16A 25.40 20 186.50 15.0 14.3 - 215 145 20.0 0.061 65 142 107 - 70 142 107 - 75 142 107 - 80 172 132 - GL10 2500 315 1600 60 142 107 20A 31.75 18 213.02 18.0 17.8 6 245 165 26.1 0.079 65 142 107 6 70 142 107 6 75 142 107 6 80 172 132 - 85 172 132 - 90 172 132 - GL11 4000 250 1500 75 142 107 24A 38.1 16 231.49 24.0 21.5 35 270 195 39.2 0.188 80 172 132 10 85 172 132 10 90 172 132 10 95 212 132 10 100 172 167 - GL12 6300 250 1250 85 172 132 28A 44.45 16 270.08 24.0 24.9 20 310 205 59.4 0.380 90 172 132 20 95 172 132 20 100 212 167 - 110 212 167 - 120 212 167 - GL13 10000 200 1120 100 212 167 32A 50.8 18 340.80 30.0 28.6 14 380 230 86.5 0.869 110 212 167 14 120 212 167 14 125 212 167 14 130 252 202 - 140 252 202 - GL14 16000 200 1000 120 212 167 32A 50.8 22 405.22 30.0 28.6 14 450 250 150.8 2.06 125 212 167 14 130 252 202 - 140 252 202 - 150 252 202 - 160 302 202 - GL15 25000 200 900 140 252 202 40A 63.5 20 466.25 36.0 35.6 18 510 285 234.4 4.37 150 252 202 18 160 302 242 - 170 302 242 - 180 302 242 - 190 352 282 - 注： 1、有罩殼時，在型號后加“F”，例GL5型聯軸器，有罩殼時改為GL5F。 2、表中聯軸器質量和轉動慣量是近似值。 3、聯軸器的軸孔和鍵槽型式及尺寸見表4-2-3和表4-2-5。 4、聯軸器的潤滑對性能有重大影響，無論有無外罩殼，均應保證必要的潤滑。 5、聯軸器許用補償量見表4-2-10。 表4-2-10滾子聯軸器許用補償量 型號 GL1 GL2 GL3 GL4 GL5 GL6 GL7 GL8 GL9 GL10 <, /TD> GL11 GL12 GL13 GL14 GL15 項目 徑向△Y，mm 0.19 0.19 0.25 0.25 0.32 0.32 0.38 0.50 0.50 0.63 0.76 0.88 1.0 1.0 1.27 軸向△X，mm 1.4 1.4 1.9 1.9 2.3 2.3 2.8 3.8 3.8 4.7 5.7 6.6 7.6 7.6 9.5 角向△α 1° 注： 1、徑向便宜量的測量部位，在半軸器論轂外圓寬度的1/2處。 2、所列補償量的是指容許的由于安裝誤差、沖擊、振動、變形、溫度變化等因素所形成的兩軸相對偏移量。

---
