產品介紹產品圖紙

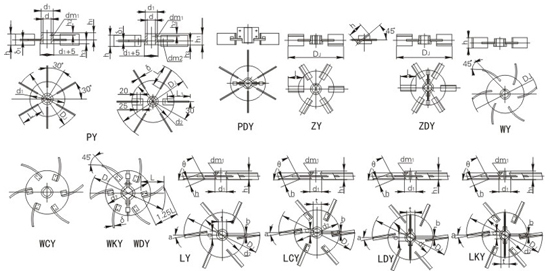

本公司生產近30類，計140多種攪拌器，從最常見的（包括已有的HB5標準，SB90標準各種攪拌器）到各種復雜形狀或特殊用途的攪拌器?？砂碒/T2123-91標準的各種規格尺寸系列制造，也可根據用戶生產工藝需求，代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。 攪拌器型號標注方法：   材料代號 攪拌器軸孔徑 攪拌器的外徑， 攪拌器型式代號 常用圓盤渦輪式攪拌器 平直葉圓盤渦輪式－PY、平直葉對開圓盤渦輪式－PDY、斜葉圓盤渦輪式－ZY、斜葉對開圓盤渦輪式－ZDY、彎葉圓盤渦輪式－WY、彎葉可拆圓盤渦輪式－WCY、彎葉對開圓盤渦輪式－WDY、彎葉可拆對開圓盤渦輪式－WKY、螺距葉圓盤渦輪－LY、螺距葉可拆圓盤渦輪式－LCY、螺距葉對開圓盤渦輪式－LDY、螺距葉可拆對開圓盤渦輪式－LKY      本類攪拌器較之開啟渦輪式攪拌器，基本流型相同，同樣具有高剪切能力和較大的循環能力，區別在于中部多一圓盤，下面可以存一些氣體，使氣體分散更平穩，所以在氣體分散吸收過程中，它是很適合的。斜葉具有傾角，有軸向分流：彎葉具有后角，排出性能好，動力消耗低；螺距葉既有傾角又有后角，流型和性能部分差異。常用介質粘度μ＜5×104cP，常用運轉速度n＝10－300rpm，v＝4－10m/s，最高轉速可達600rpm，常用尺寸DJ:L:b=20:5:4，DJ/D＝0.2－0.5，斜葉傾角45°，60°，后彎角＝45°。 圓盤渦輪式攪拌器主要尺寸     DJ d d1 d2 dm1 dm2 δ δ h h1 h2 h3 L L1 鍵槽 N/n≤ 重量 碳鋼/不銹鋼 b t 碳鋼/不銹鋼 150 30 50 100 M6 - 4/3 4/3 30 30 8 10 38 - 8 33.3 0.008 0.75/0.65 200 30 50 130 M6 - 4/3 4/3 50 30 8 10 50 - 8 33.3 0.008 1.04/0.89 250 40 55 170 M8 - 4/3 4/3 60 35 8 10 62 - 12 43.3 0.011 1.83/1.49 300 40 65 200 M8 - 5/4 5/4 60 50 10 10 75 - 12 43.3 0.018 3.34/2.82 400 50 80 270 M10 - 6/4 6/4 80 60 14 10 100 - 14 53.8 0.031 6.26/4.67 500 65 95 330 M10 M12 8/5 8/5 100 70 14 40 125 145 18 69.4 0.089 12.8/8.9 600 65 95 400 M10 M12 8/6 8/6 120 90 24 40 150 190 18 69.4 0.11 18.7/14.9 700 80 120 470 M12 M12 10/6 8/6 140 100 30 40 175 205 22 85.4 0.40 28.2/20.3 800 90 135 530 M12 M12 10/8 10/8 160 110 30 40 200 225 25 95.4 0.42 38.48/30.78 900 100 150 600 M16 M12 12/10 12/10 180 120 35 40 225 240 28 106.4 0.58 51.5/42.93 1000 110 170 660 M16 M12 12/10 12/10 200 130 35 40 250 260 28 116.4 0.77 68.8/57.33 1120 110 180 750 M16 M12 14/12 12/10 225 150 40 50 280 　 32 127.4 1.18 104.2/91.86 1250 120 190 830 M16 M12 14/12 12/10 250 160 40 50 310 　 32 137.4 1.31 126.1/110.9 1400 130 200 930 M18 M16 16/14 14/12 280 170 45 50 350 　 36 148.4 2 175.6/156.7 1600 140 210 1070 M18 N16 16/14 14/12 320 180 45 60 400 　 36 158.4 2.28 226.1/201.2 1800 150 220 1200 M20 M16 18/16 16/14 360 200 50 60 450 　 40 169.4 3.25 321.4/290.2 2000 160 240 1330 M20 M16 18/16 16/14 400 210 50 70 500 　 40 179.4 3.61 390.5/352.1 2240 170 250 1490 M22 M16 20/18 18/16 450 220 60 70 560 　 45 190.4 5.01 535.2/487.1 2500 180 260 1670 M22 M16 20/18 18/16 500 230 60 80 630 　 45 200.4 5.57 633.1/602.8 注：該系列攪拌器選型，一般先決定葉片形狀，然后考慮安裝維護方便，確定結構型式，通常DJ≤500采用整體槳式，500≤DJ≤700采用可拆式，DJ≥800采用輪殼對開式。
