產品介紹產品圖紙

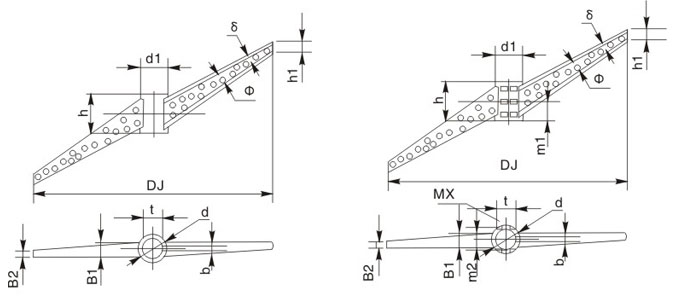

本公司生產近30類，計140多種攪拌器，從最常見的（包括已有的HB5標準，SB90標準各種攪拌器）到各種復雜形狀或特殊用途的攪拌器?？砂碒/T2123-91標準的各種規格尺寸系列制造，也可根據用戶生產工藝需求，代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。 攪拌器型號標注方法：   材料代號 攪拌器軸孔徑 攪拌器的外徑， 攪拌器型式代號 花板孔槳式攪拌器 花板孔整體槳式FJ　 花板孔可拆槳式FCJ    本類攪拌器槳葉形狀特別，左右兩槳葉一高一低，不以軸對稱，在上下方向攪動范圍大，槳葉上多圓孔，能在低轉速，層流條件下產生較好的微觀剪切效應，是一些行業的專用攪拌器，常用于纖維物料的操作，也可擺動操作，常用轉速n=1-80rpm 花板孔槳式攪拌器主要尺寸

DJ d d1 h m1 m2 MX B1 B2 h1 φ 鍵槽 δ 重量 b t 不銹鋼 碳鋼 不銹鋼 碳鋼 250 30 60 55 　 　 6 42 4 16 5 8 33.3 1 1.5 1.06 1.12 280 35 70 60 　 　 6 50 4 18 6 10 38.3 1 1.5 1.56 1.64 320 40 75 70 　 　 6 54 4 20 7 12 43.3 1 1.5 1.98 2.09 360 45 80 75 　 　 8 56 6 22 7 14 48.8 1.5 2 2.48 2.60 400 50 85 80 　 　 8 60 6 24 8 14 53.8 1.5 2 2.85 3.00 450 55 90 90 　 　 8 64 6 26 9 16 59.4 1.5 2 3.44 3.62 500 60 100 95 　 　 10 70 6 28 9 18 64.4 1.5 2 4.51 4.73 560 65 105 105 　 　 10 75 8 30 10 15 69.4 2 3 5.64 6.21 630 70 110 120 　 　 10 78 8 32 10 20 74.9 2 3 6.81 7.49 710 75 120 130 　 　 10 86 8 34 11 20 79.9 2 3 8.87 9.71 800 80 135 140 45 111 12 92 8 36 12 22 85.4 2 3 12.5 13.5 900 85 140 160 50 116 12 96 8 38 13 22 90.4 2 3 14.9 16.1 1000 90 150 170 55 126 12 102 12 40 13 25 95.4 3 4 19.9 22.3 1120 100 160 190 60 136 12 112 12 43 14 28 106.4 3 4 24.3 26.1 1250 110 180 210 65 152 16 120 12 48 15 28 116.4 3 4 33.5 35.7 1400 120 190 235 75 162 16 130 12 54 16 32 127.4 3 4 40.3 43.0 1600 130 200 265 85 172 16 140 12 61 18 32 137.4 3 4 48.9 52.3 1800 140 210 300 95 182 16 148 15 69 21 36 148.4 3 4 59.0 63.1 2000 150 220 335 105 192 16 156 15 77 23 36 158.4 4 5 75.5 80.4 2240 160 240 375 120 206 20 166 15 86 26 40 169.4 4 5 101 107 2500 170 250 420 130 216 20 176 15 96 30 40 179.4 4 5 119 126 2800 180 260 470 150 226 20 186 15 107 32 45 190.4 4 5 144 154 3150 190 270 530 170 236 20 196 18 120 35 45 200.1 5 6 181 192 3550 200 280 600 190 246 20 206 18 136 40 45 210.4 5 6 217 230 注：該系列攪拌器選型時，一般先決定葉片形狀，然后考慮安裝維護方便，確定結構型式，通常DJ≤500采用整體式，500≤DJ≤700采用槳葉可拆式，DJ≥800采用輪殼對開式。
