產品介紹產品圖紙

本公司生產近30類，計140多種攪拌器，從最常見的（包括已有的HB5標準，SB90標準各種攪拌器）到各種復雜形狀或特殊用途的攪拌器?？砂碒/T2123-91標準的各種規格尺寸系列制造，也可根據用戶生產工藝需求，代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。

攪拌器型號標注方法：

	材料代號
	攪拌器軸孔徑
	攪拌器的外徑，
	攪拌器型式代號

三寬葉旋槳式攪拌器
三寬葉旋槳式－KHX、三寬葉穩定環旋槳式－KWX、三寬葉可拆旋槳式－KCX

   旋槳式攪拌器的槳葉前部槳面與運動方面的傾角是連續變化的（與推進式槳一樣），槳葉部份像斜葉槳面一樣有一個固定傾角，所以它綜合了推進式槳和斜葉渦輪式槳的特性，是一種應用廣泛的攪拌器，它類似推進式屬軸流形，循環能力大，動力消耗小，又像斜中渦輪槳剪切性能得到了提高，因此它的適用范圍比較大。低粘液體混合、分散、溶解、固體懸浮、結晶、傳熱、液相反應等過程都適用，在一些氣體吸收過程也得到了應用，三寬葉旋式是較普通使用的型式，常用介質粘度范圍μ＜10000cP，常用運轉速度n＝30－500rpm，v＝3－15m/s，常用尺寸DJ/D＝0.2－0.5，B/DJ＝0.4（寬），常用左旋，可做成右旋。

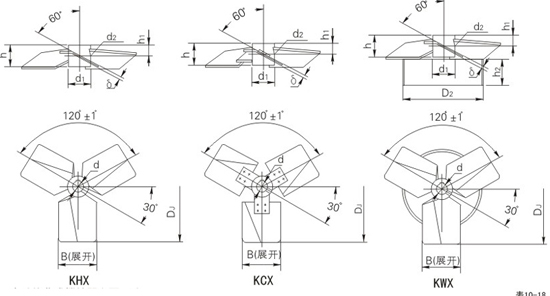

三寬葉旋槳式攪拌器主要尺寸

DJ	d	d1	h	B	h1	d2	h2	D2	δ	重量（不銹鋼/碳鋼）
									不銹鋼/碳鋼	KHX	KCX	KWX
200	25	50	50	80	20	M6	50	125	4/6	1.168/1.411	2.018/2.231	1.838/2.41
220	30	60	60	80	20	M6	55	150	5/6	1.89/1.981	2.182/3.234	2.913/3.202
250	35	70	70	100	20	M8	60	170	5/6	2.723/2.847	4.304/4.274	3.99/4.356
280	40	75	75	112	20	M8	65	190	5/6	3.285/3.45	5.32/5.393	4.818/5.277
320	45	80	80	128	25	M8	70	215	5/6	4.065/4.3	6.221/6.363	5.933/6.529
360	50	85	85	144	25	M8	80	240	5/6	4.886/5.207	7.172/7.175	7.02/7.752
400	55	90	90	160	25	M10	90	270	6/8	6.398/7.377	10.21/11.04	10.02/12.17
450	60	100	100	180	25	M10	100	300	6/8	8.515/9.734	12.63/13.69	12.98/15.65
500	65	105	105	200	25	M12	105	335	6/8	10.286/11.82	14.72/16.11	15.54/18.76
560	70	110	110	224	25	M12	110	375	8/10	14.29/16.36	19.75/21.61	22.48/16.53
630	75	120	120	252	30	M12	120	420	8/10	18.58/21.11	24.4/26.39	28.59/33.54
710	80	130	130	284	30	M12	130	475	10/12	27.66/31.06	33.81/26.39	42.99/49.33
800	85	140	140	320	30	M12	140	535	10/12	35.28/39.38	43.02/46.79	53.87/61.56
900	90	150	150	360	30	M12	145	600	12/14	51.79/57.18	60.07/65.10	77.7/87.27
1000	100	160	160	400	30	M12	150	670	12/14	61.88/68.46	70.97/77.19	91.81/103.19
1120	110	180	180	448	30	M12	155	750	14/16	90.53/98.49	101.8/109.3	130.9/144.4
1250	120	190	190	500	30	M16	160	840	14/16	110.6/120.7	122.3/132	157.3/173.8
1400	130	200	200	560	30	M16	170	940	16/18	151.2/164.1	163.6/175.9	214.6/235.1
1600	140	210	210	640	30	M16	180	1070	16/18	193.2/210.5	206.1/222.8	269.7/296
1800	150	220	220	720	35	M16	190	1200	18/20	266.2/288.3	281.9/303.4	368.1/400.8
2000	160	240	240	800	35	M16	220	1340	18/20	334.4/361.8	351.2/377.8	466.1/507.2
2240	170	250	250	896	35	M18	240	1500	20/22	453.4/488.2	469.5/503.5	632.2/683.5
2500	180	260	260	1000	40	M18	250	1670	20/22	559/602.9	575.4/618.4	766.2/829.5

備注：攪拌器內孔可根據用戶要求制和，輪轂高度一般與內孔相一致。
