產品介紹產品圖紙

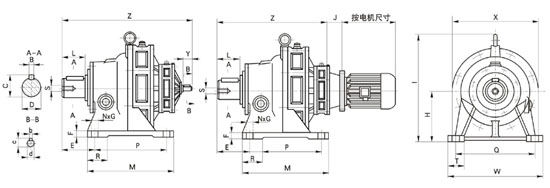

1、擺線針輪減速機的使用范圍： 擺線針輪減速機是依照少齒差行星傳動原理，擺線針齒嚙合實現減速機的一種機械，該機分臥式、立式、雙軸型和直聯型等裝配方式，是冶金、礦山、建筑、化工、紡織、輕工業等行業的首選設備。 2、擺線針輪減速機的主要特點： a、減速比大、效率高：一級傳動減速比為9-87，雙級傳動減速比為121-7569，多級組合可達數萬，且針齒嚙合系套式滾動摩擦，嚙合表面無相對滑動，故一級減速效率達94％。 b、運轉平穩、噪音低：在運轉中同時接觸的齒數較多，重合度大，運轉平穩，過載能力強，振動和噪音低，各種規格的機型噪音均在85dB（A）以下。 c、使用可靠，壽命長：因主要零件是采用高碳合金鋼淬火處理（HRC58-62），再精磨而成，且擺線齒與針齒套合傳遞至針齒形成滾動摩擦時，摩擦系數小，使嚙合區無相對滑動，磨損極小，所以經久耐用。 d、結構緊湊，體積小：與同功率的其它減速機相比，重量體積小1/3以上，由于是行星傳動，輸入軸和輸出軸在同一軸線上，以獲得盡可能小的尺寸。 3、擺線針輪減速機型號標定法： 單級傳動:     電動機功率為0.55KW 減速比為23 型號為10（X系列用相應X型號表示)   配置Y系列電動機 臥式安裝（立式安裝用L表示）。 B系列擺線針輪減速機（X系列用X表示） ? 雙級傳動     電動機功率為0.55KW 減速比為473 型號為13號與11號組合（X系列用相應X型號表示）   配置Y系列電動機 雙級傳動 臥式安裝（立式安裝用L表示） B系列擺線針輪減速機（X系列用X表示） 注：型號表示法中字母D代表配置Y系列電動機 擺線針輪減速機型號對照表（承載能力） 減速機系列 型號對照 X系列 X2 X3 X4 X5 X6 X7 X8 X9 X10 X11 X12 B系列各種型號 B10 B11 B12 B13 B14 ? B15 B16 B17 B18 B19 B0 B1 B2 B3 B4 ? B5 B6 B7 B8 B9 B12 B15 B18 B22 B27 ? B33 B39 B45 B55 B65 B120 B150 B180 B220 B270 ? B330 B390 B450 B550 B650 BWE、BWED、XWE、XWED型（雙級）外形及安裝尺寸

機號 外型尺寸 安裝尺寸 軸端尺寸 重量 M W Z I X J H E F P Q R S T N G B C D L b c d Y BWE BWED(約) BWE BWED BWE、BWED120-195號 B120 200 320 368 319 306 240 附 件 140 144 20 150 280 ? M8 60 4 13 14 48.5 45 68 5 17 15 22 50 BWE 重 量 ＋ 電 動 機 重 量 130 250 390 417 368 356 300 160 159 25 200 340 ? M12 75 4 17 16 59 55 80 5 17 15 22 82 131 250 390 443 373 356 300 160 159 25 200 240 65 M12 75 4 17 15 59 55 80 6 20.5 18 35 90 141 380 400 505 435 425 340 200 153 25 320 340 65 M12 80 4 22 20 74.5 70 100 6 20.5 18 35 140 142 380 400 534 459 425 340 200 153 25 320 340 100 M12 80 4 22 20 74.5 70 100 6 24.5 22 40 155 152 440 470 635 535 504 400 240 155 32 380 420 ? M16 80 4 22 25 95 90 116 6 24.5 22 40 240 153 440 470 643 547 504 400 240 155 32 380 420 ? M16 80 4 22 25 95 90 116 8 33 30 55 260 163 520 560 741 645 605 500 280 199 35 440 500 ? M20 90 4 26 28 106 100 139 8 33 30 55 460 174 600 690 863 754 706 616 325 230 40 500 630 ? M24 105 6 26 28 116 110 150 10 38 35 62 680 185 810 880 1113 983 880 760 420 324 50 660 800 ? M30 160 6 32 32 137 130 202 14 48.5 45 70 1320 195 1040 1160 1502 1350 1160 1000 540 485 60 840 1050 ? M42 200 6 45 45 190 180 330 14 48.5 45 70 ? XWE、XWED42-128號 X42 195 330 372 319 316 240 附 件 150 169 22 145 290 ? M8 65 4 16 14 48.5 45 72 5 17 15 22 50 XWE 重 量 ＋ 電 動 機 重 量 53 260 420 479 409 356 300 160 206 25 150 370 ? M12 75 4 16 16 59 55 91 6 20.5 18 35 110 63 335 430 524 454 425 340 200 125 30 275 380 ? M12 75 4 22 18 69 65 89 6 20.5 18 35 150 64 335 430 552 478 425 340 200 125 30 275 380 ? M12 75 4 22 18 69 65 89 6 24.5 22 40 160 74 380 470 582 508 484 400 220 145 30 320 420 ? M16 95 4 22 22 85 80 109 6 24.5 22 40 230 84 440 430 648 574 514 400 250 155 35 380 480 ? M16 120 4 22 25 95 90 120 6 24.5 22 40 260 85 440 530 682 586 514 400 250 155 35 380 480 ? M15 120 4 22 25 95 90 120 8 33 30 55 290 95 560 620 784 688 614 500 290 186 40 480 560 ? M20 120 4 26 28 106 100 141 8 33 30 55 470 106 600 690 863 754 706 616 325 230 40 500 630 ? M24 105 6 26 28 116 110 150 10 38 35 62 380 117 810 880 1108 983 880 760 420 324 50 660 800 ? M30 160 6 32 32 137 130 202 12 43 40 65 1320 128 1040 1160 1502 1350 1160 1000 540 485 60 840 1050 ? M42 200 6 45 45 190 180 330 14 48.5 45 70 ?
