產品編號：341424014
產品名稱：HB系列大功率硬齒面減速機
產品類別：圓柱齒輪減速器（硬齒面減速機）系列
產品型號：HB系列

HB系列標準工業齒輪箱特點:
      1. H、B齒輪箱采用通用設計方案，可按客戶需求變型為行業專用的齒輪箱。
      2.實現平行軸、直交軸、立式、臥式通用箱體，零部件種類減少，規格型號增加。
      3.采用吸音箱體結構、較大的箱體表面積和大風扇、圓柱齒輪和螺旋錐齒輪均采用先進的磨齒工藝，使整機的溫升、噪聲降低、運轉的可靠性得到提高，傳遞功率增大。
      4.輸入方式：電機聯接法蘭、軸輸入。
      5.輸出方式：帶平鍵的實心軸、帶平鍵的空心軸、脹緊盤聯結的空心軸、花鍵聯結的空心軸、花鍵聯結的實心軸和法蘭聯結的實心軸。
      6.安裝方式：臥式、立式、擺動底座式、扭力臂式。
      7.H、B系列產品有3～26型規格，減速傳動級數有1～4級，速比1.25～450;和我廠R、K、S系列組合得到更大的速比。

技術參數:
      1.速比范圍 1.25-450
      2.扭矩范圍 2.6-900kN
      3.功率范圍 4-5000kW

      HB斜齒/傘齒系列大功率減速機是全新型硬齒面減速機，具有大轉矩范圍，采用單元結構模塊化設計可臥式安裝也可立式安裝。有實心軸、空心軸和收縮盤空心軸輸出。應用范圍廣。采用高強度優質合金鋼滲碳游淬火，具有高效率高壽命齒輪及高許用軸向，徑向載荷，運行噪音低，可靠性高，結構緊湊等優點。

      輸出轉速：1.7～1200r/min
      輸出轉矩：高至470000Nm
      電機功率：9～5082Kw
      安裝形式：臥式安裝、立式安裝、軸裝安裝、帶鎖緊盤安裝。

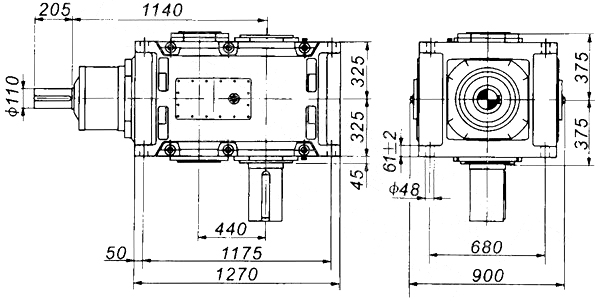

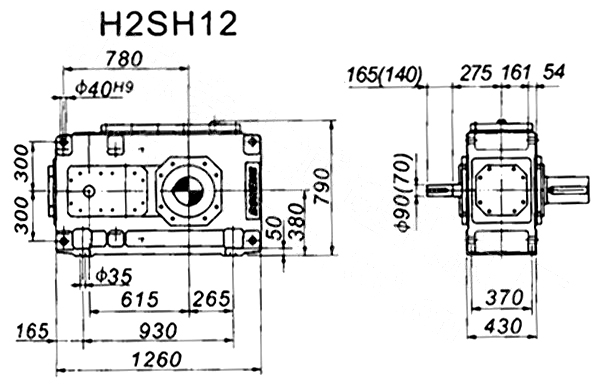

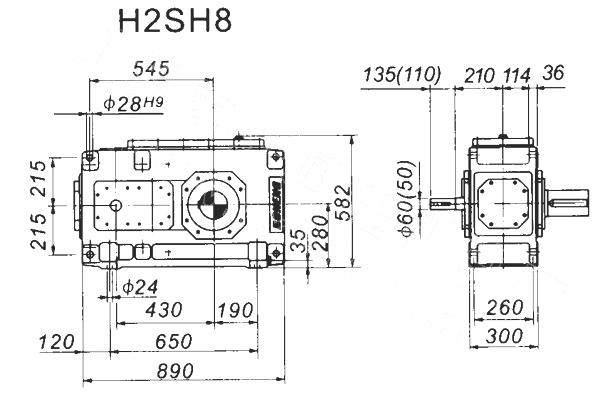

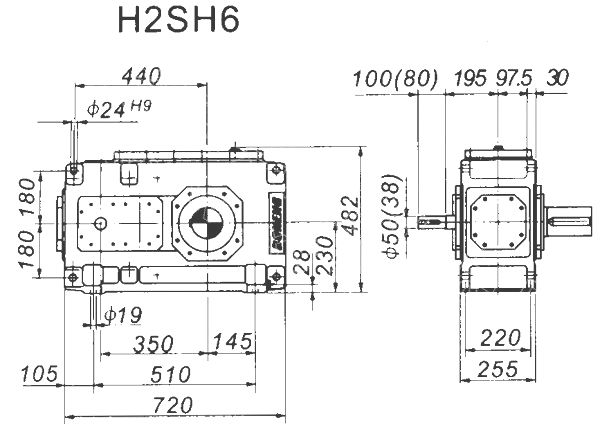

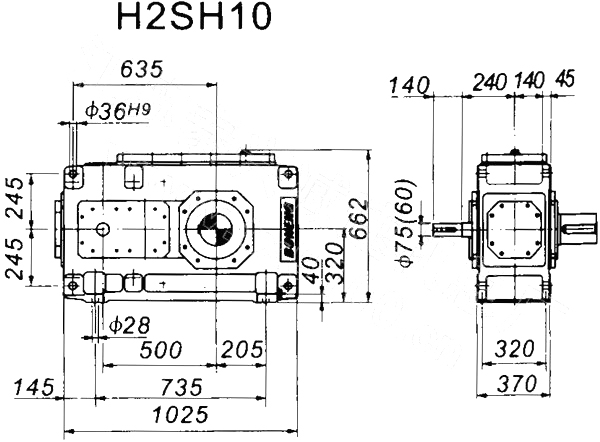

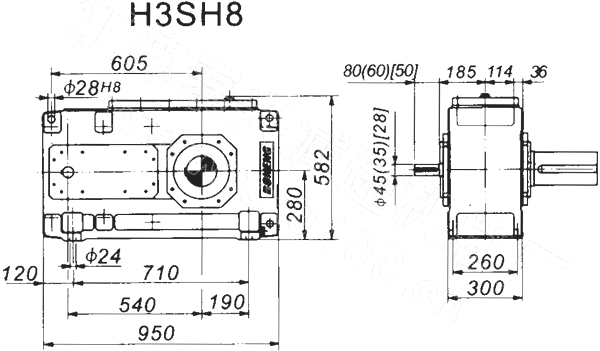

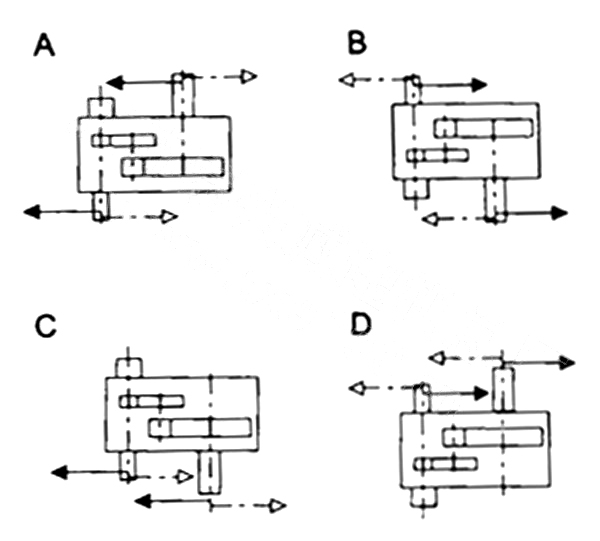

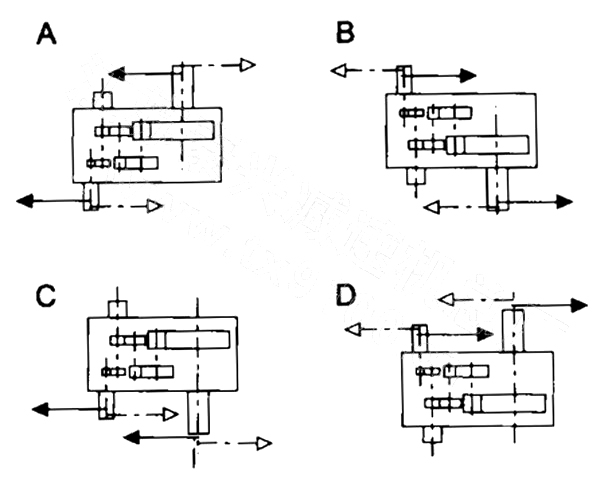

H2SH系列外型及安裝尺寸圖

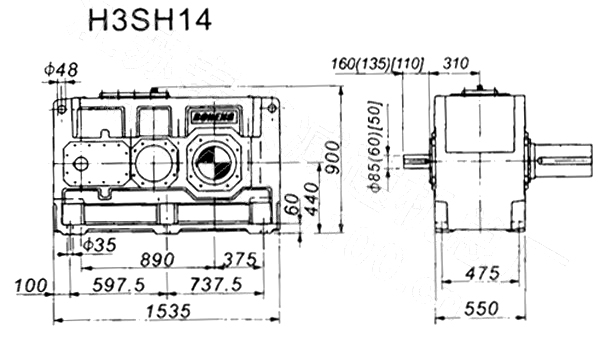

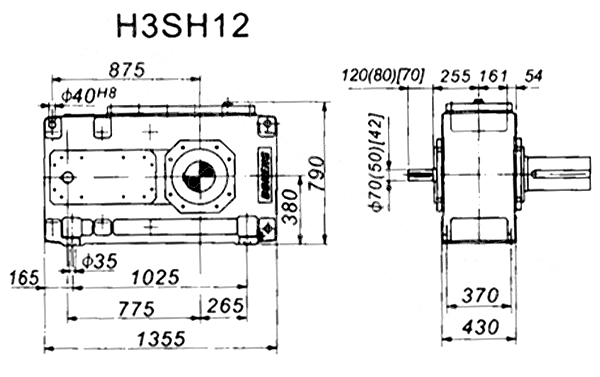

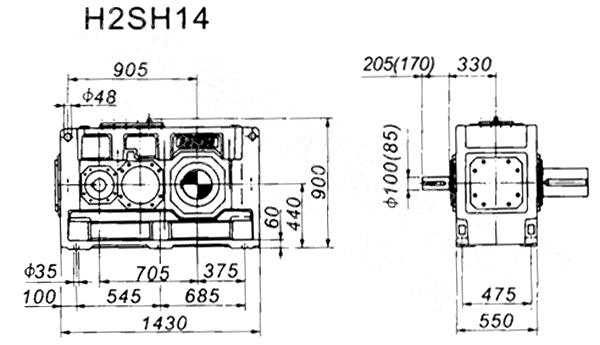

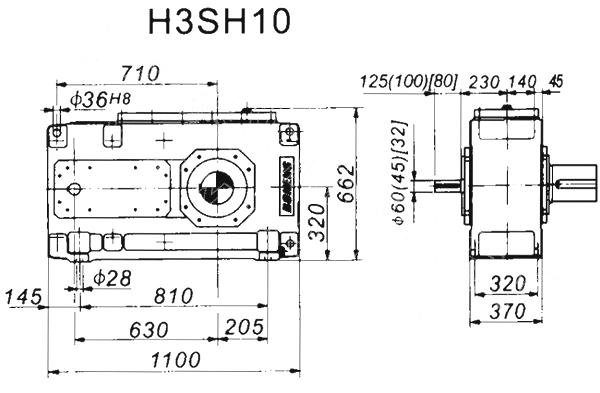

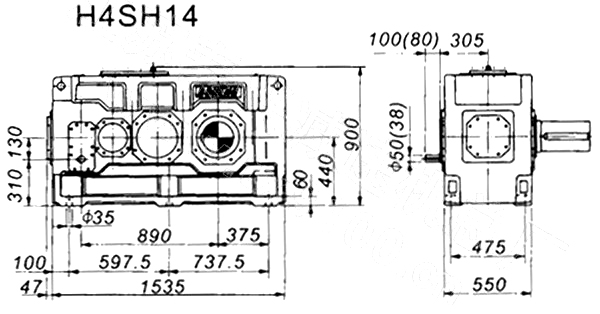

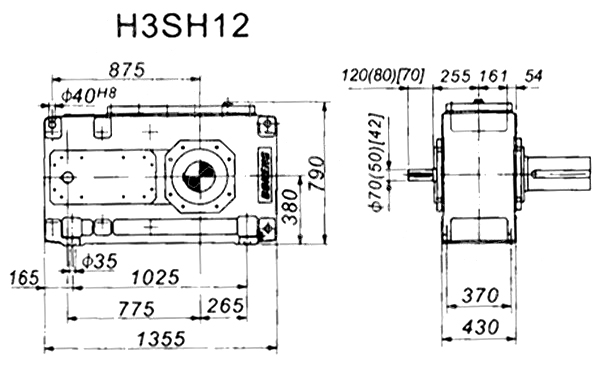

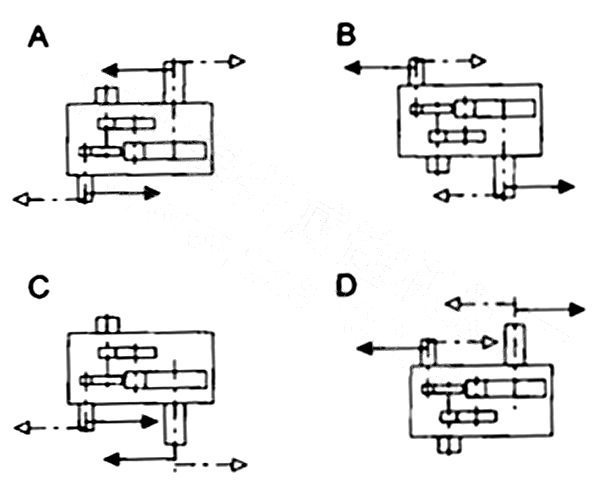

H3SH系列外型及安裝尺寸圖

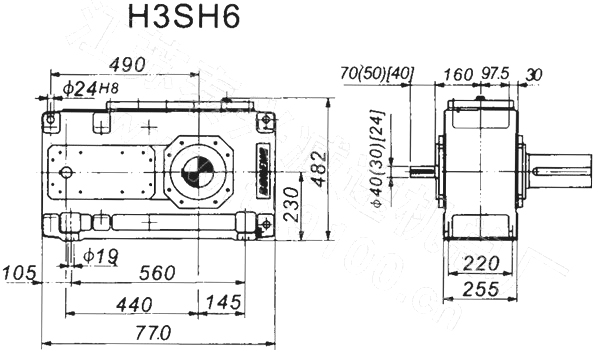

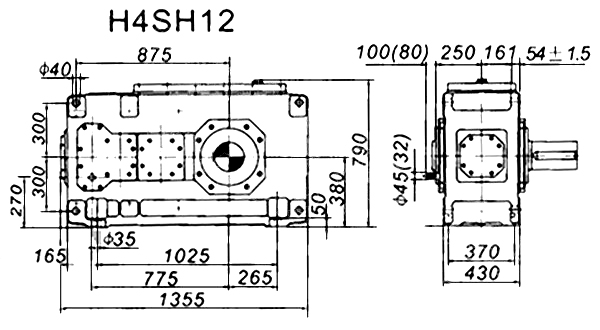

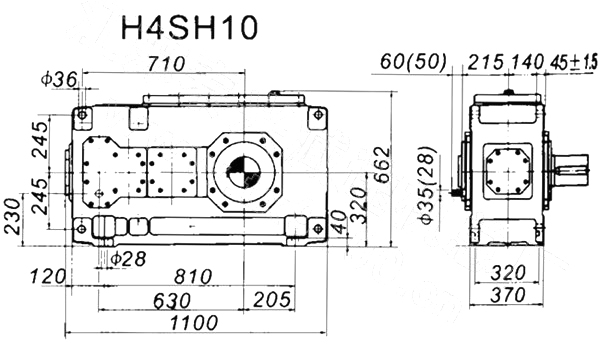

H3SH系列外型及安裝尺寸圖

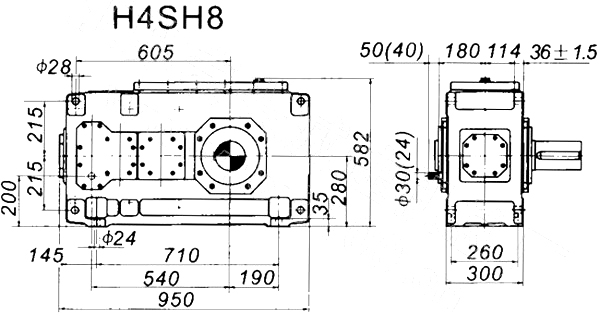

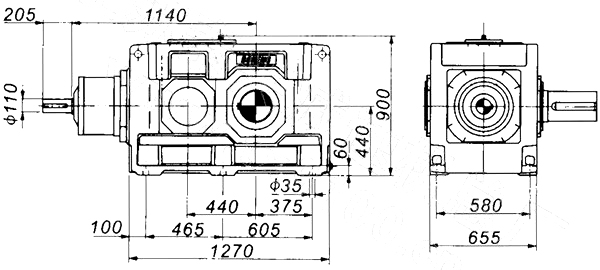

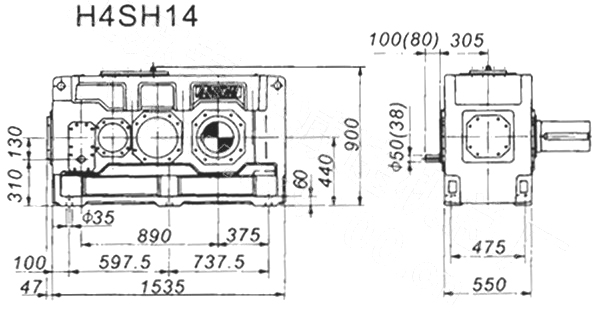

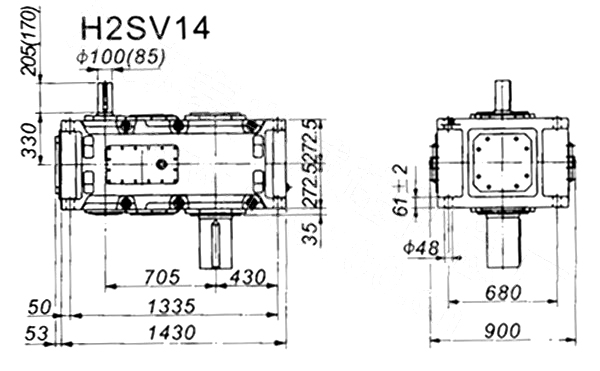

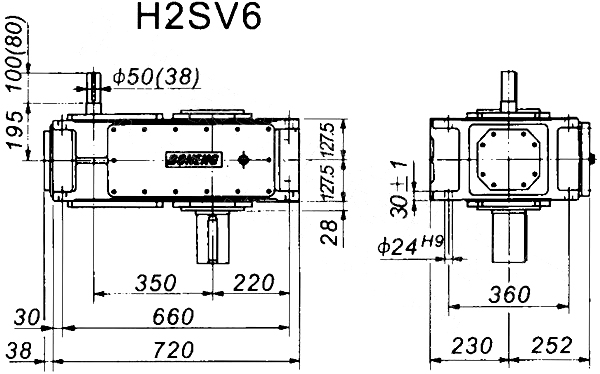

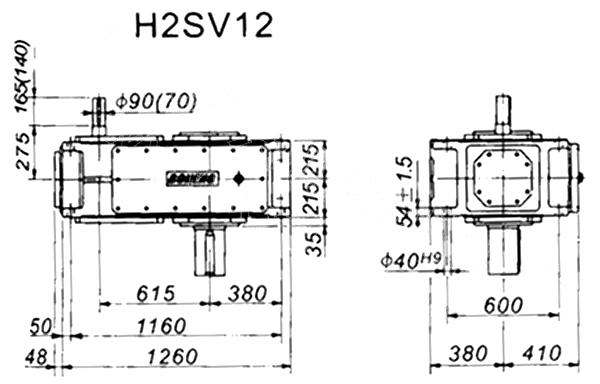

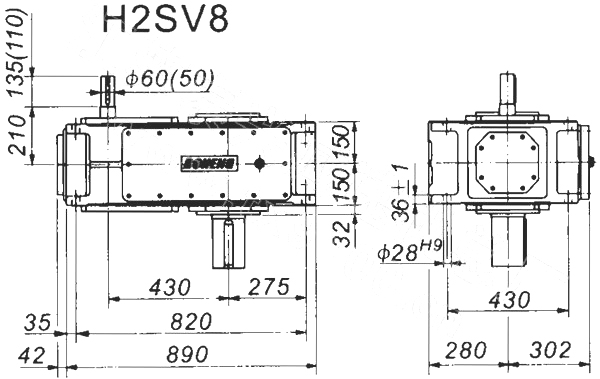

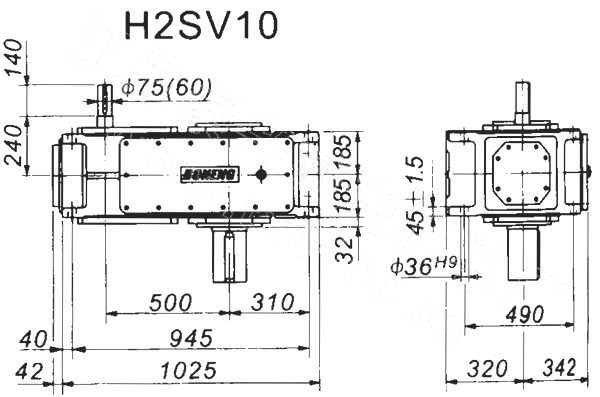

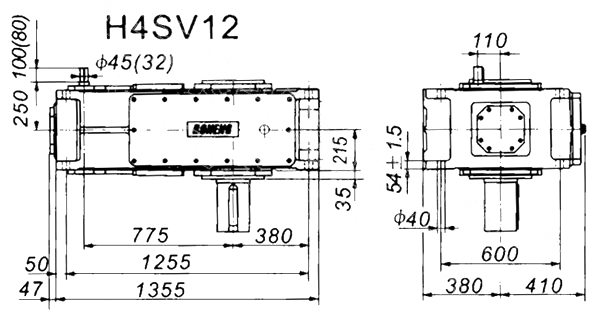

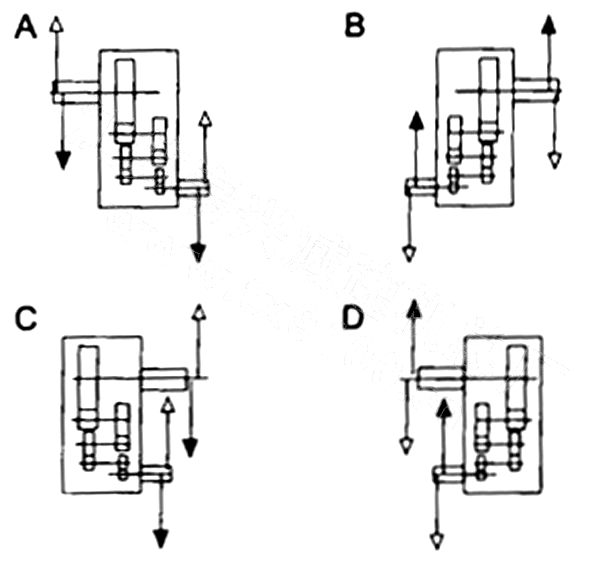

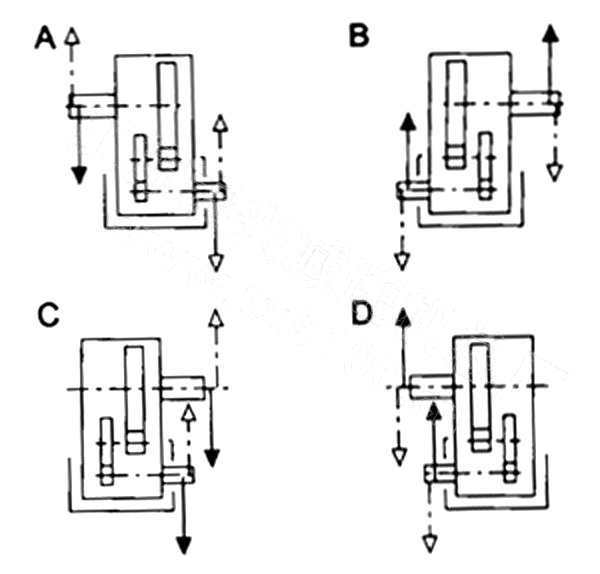

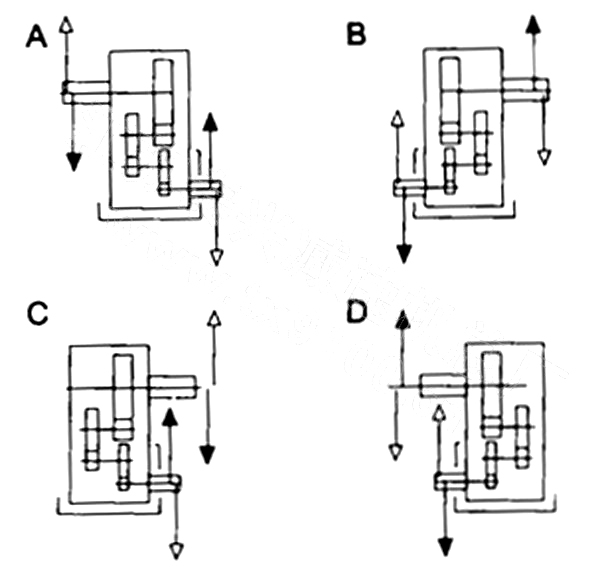

H2SV系列外型及安裝尺寸圖

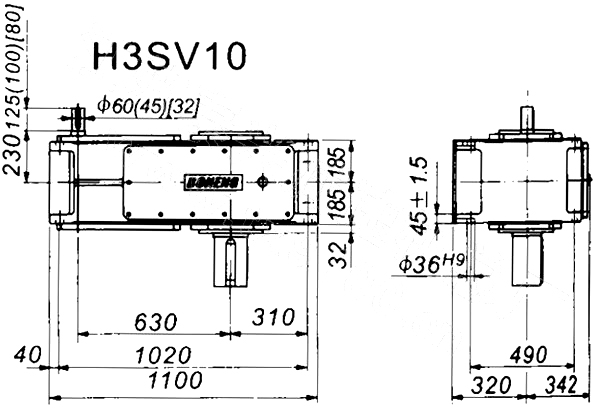

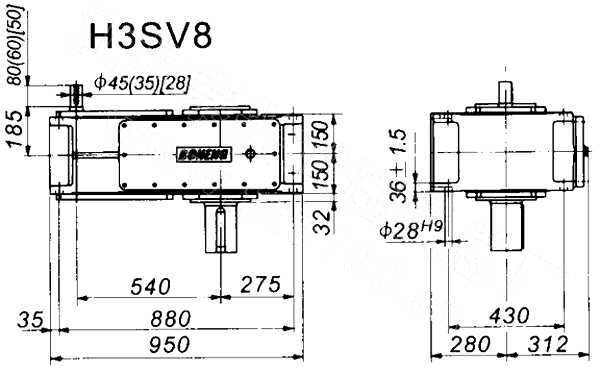

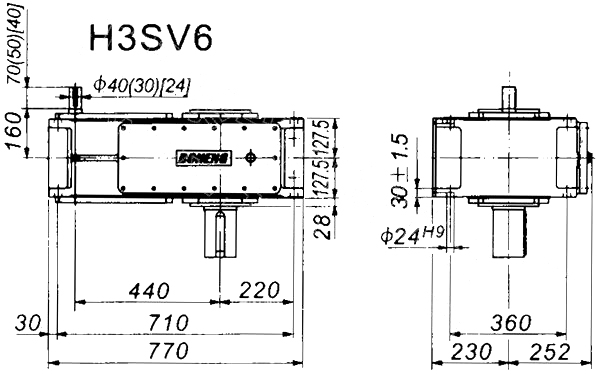

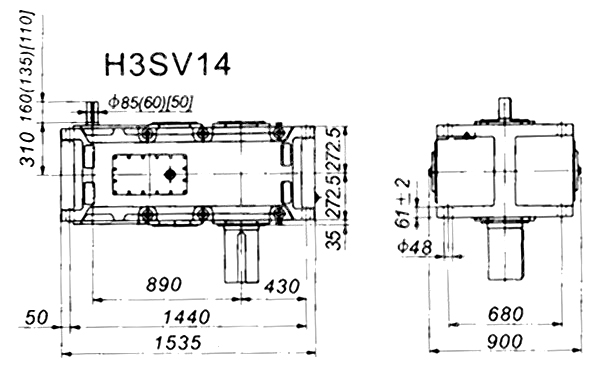

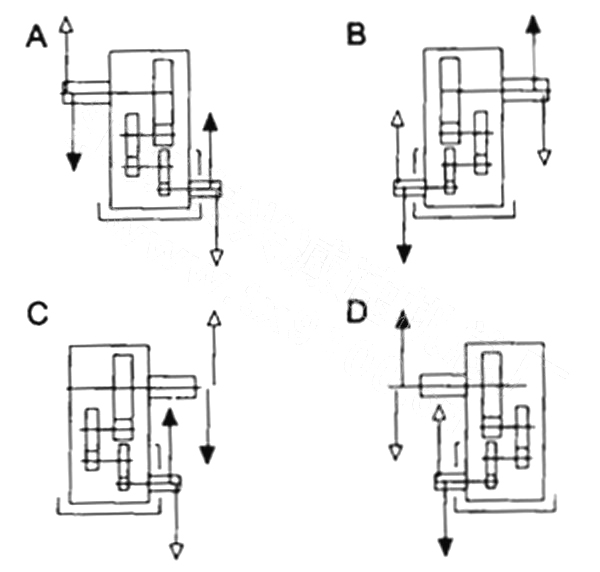

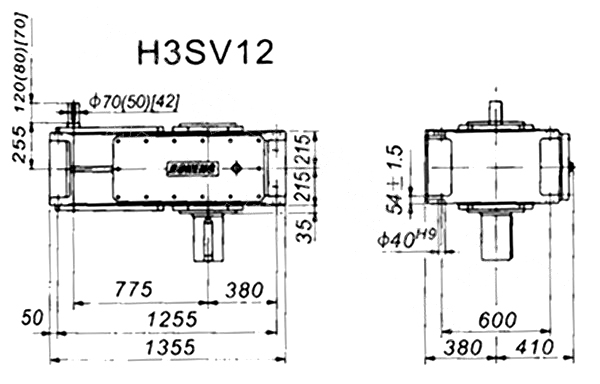

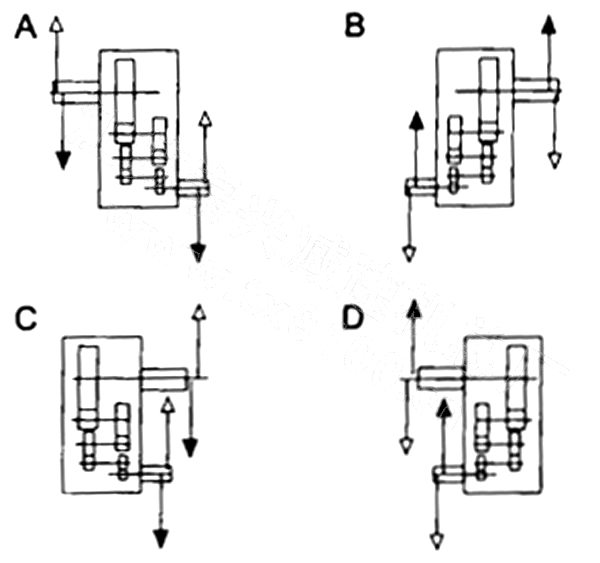

H3SV系列外型及安裝尺寸圖

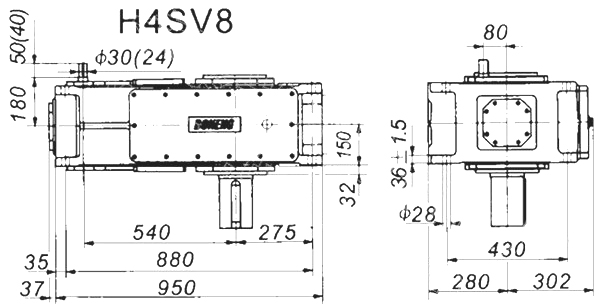

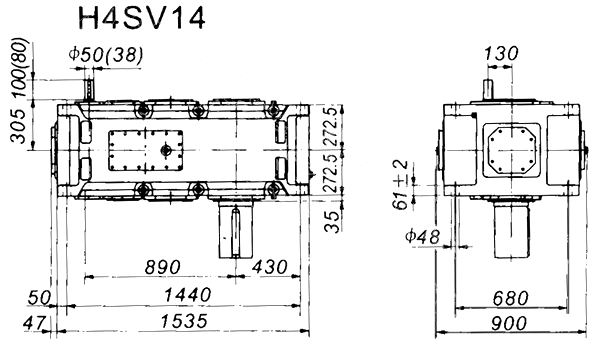

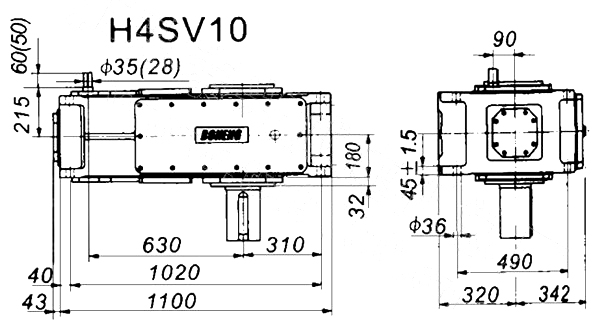

H4SV系列外型及安裝尺寸圖

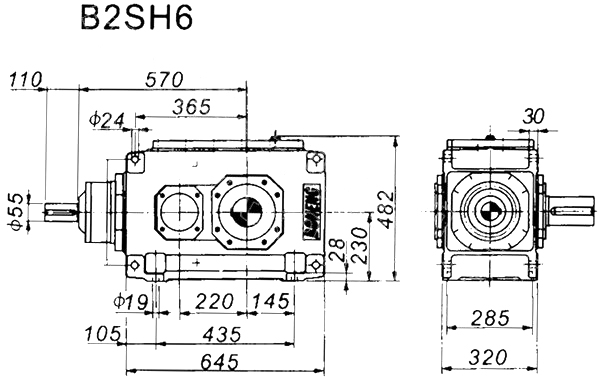

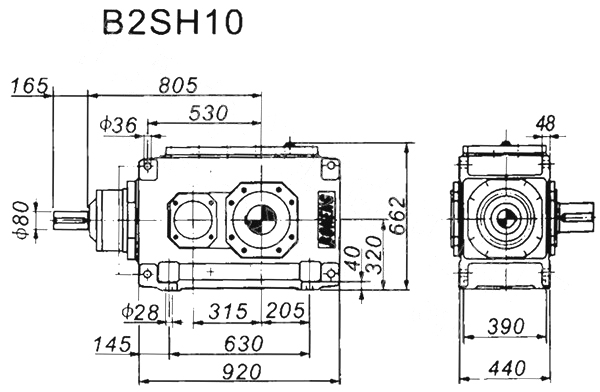

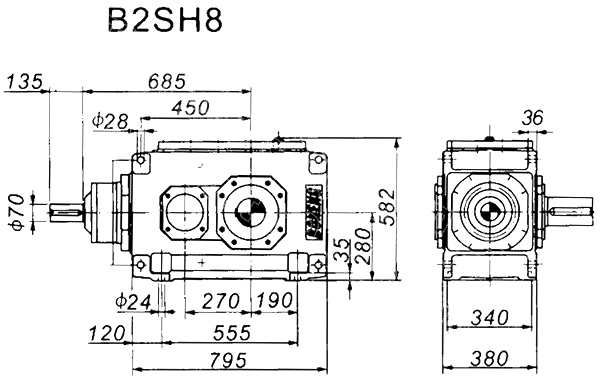

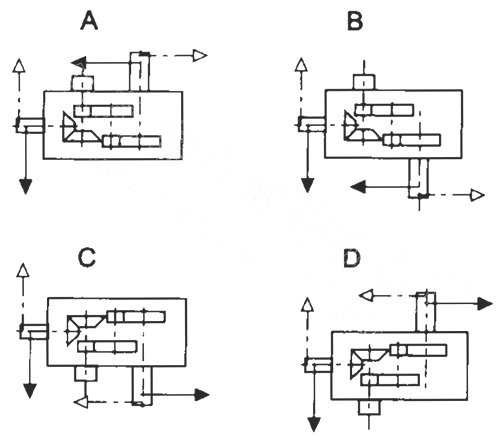

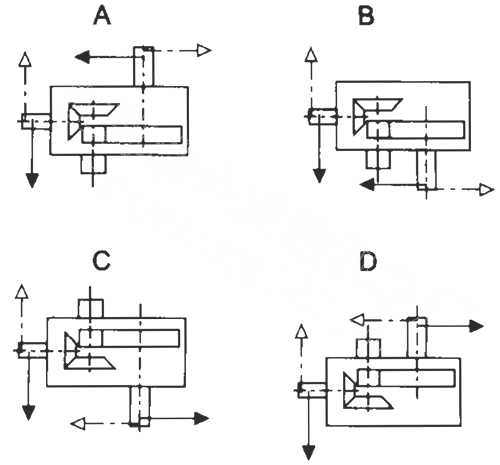

B2SH系列外型及安裝尺寸圖

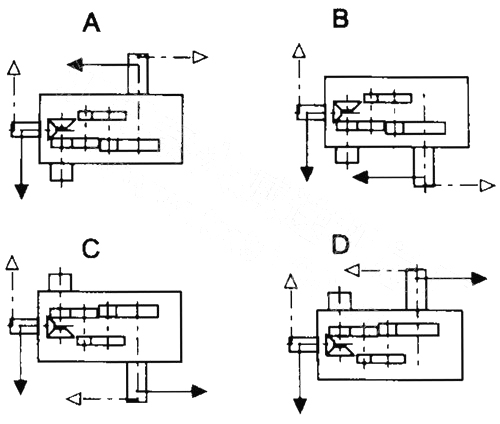

B3SH系列外型及安裝尺寸圖

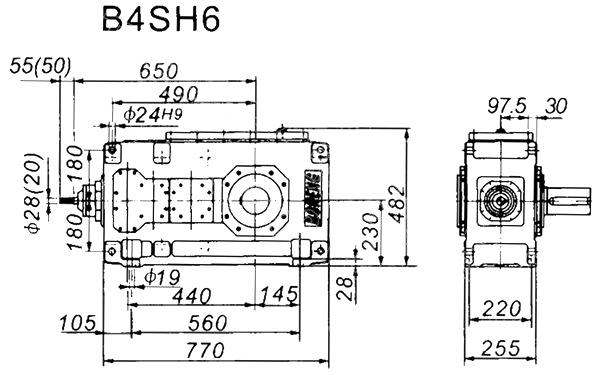

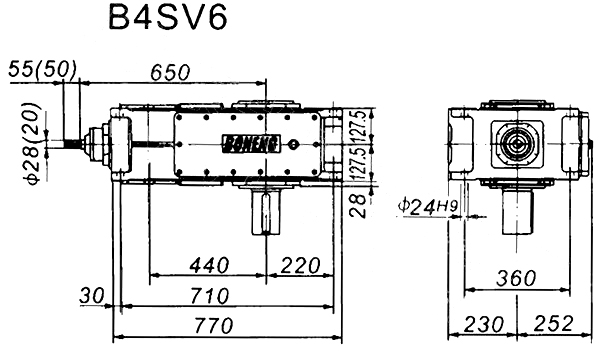

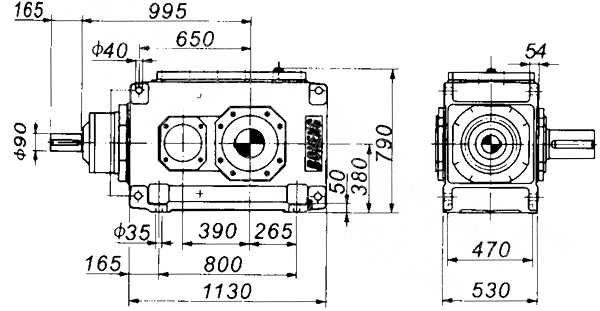

B4SH系列外型及安裝尺寸圖

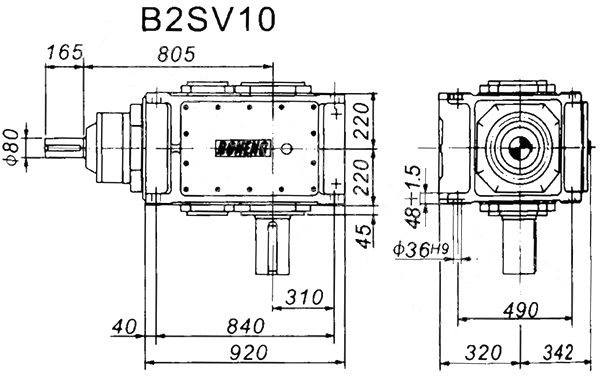

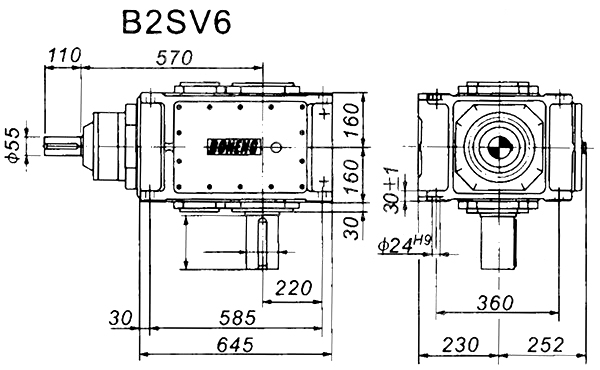

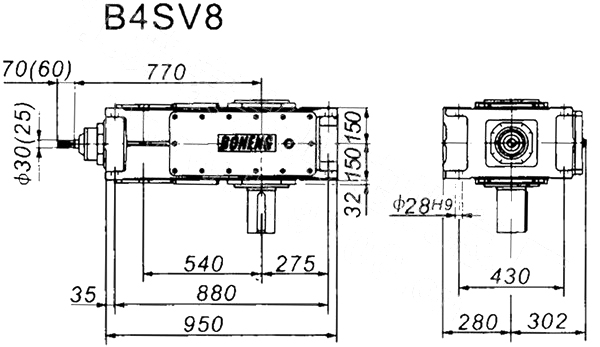

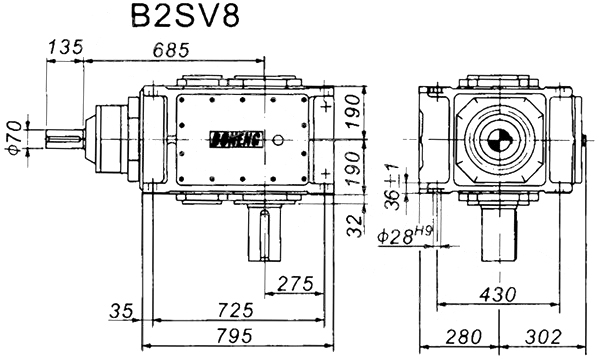

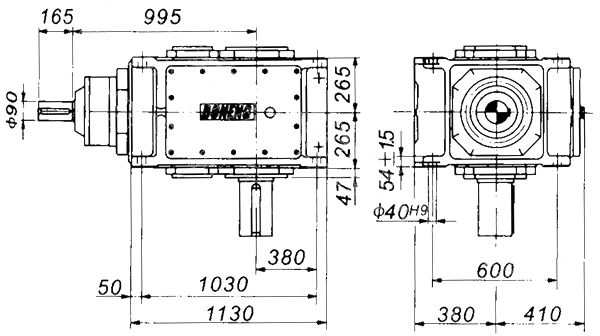

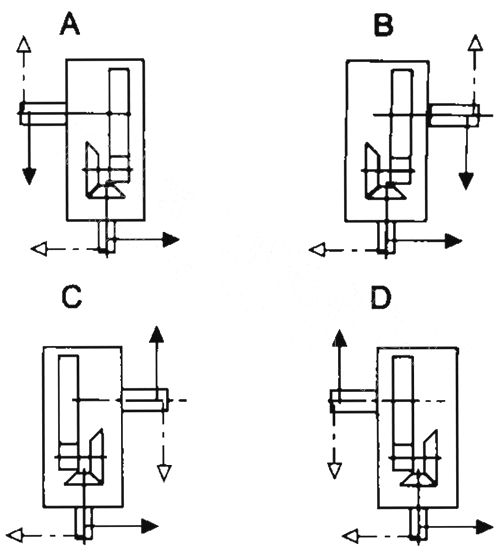

B2SV系列外型及安裝尺寸圖

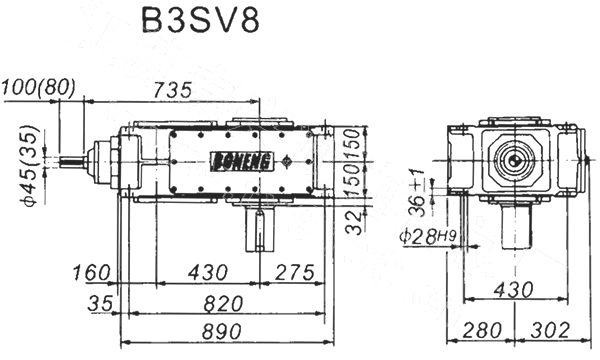

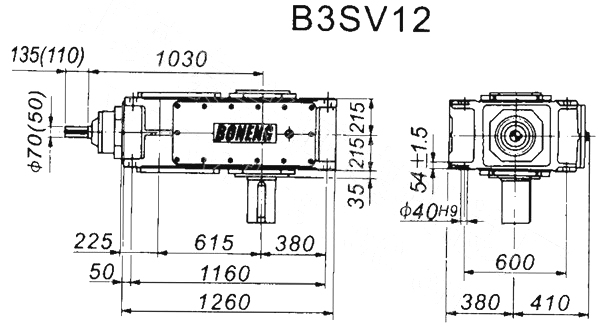

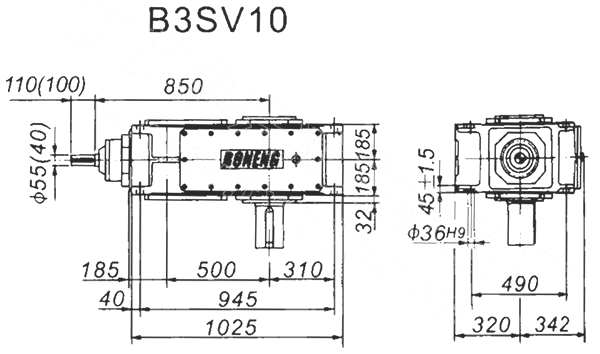

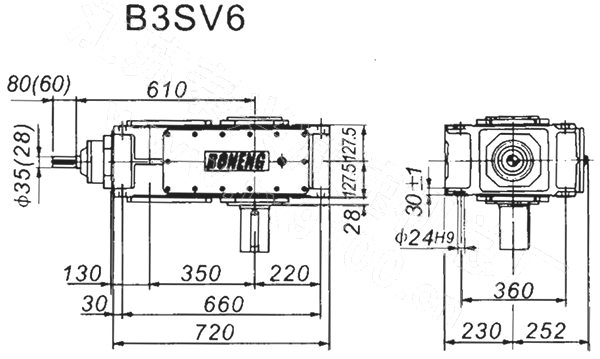

B3SV系列外型及安裝尺寸圖

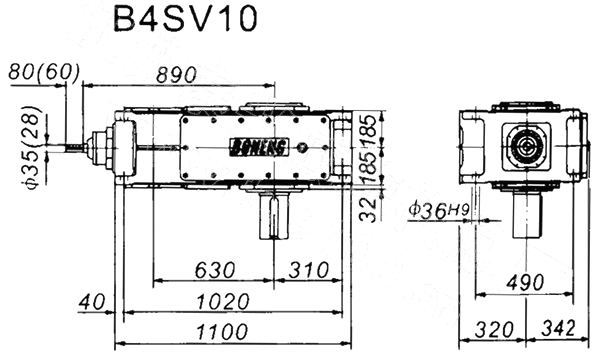

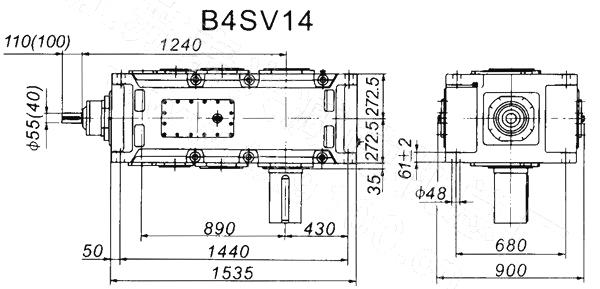

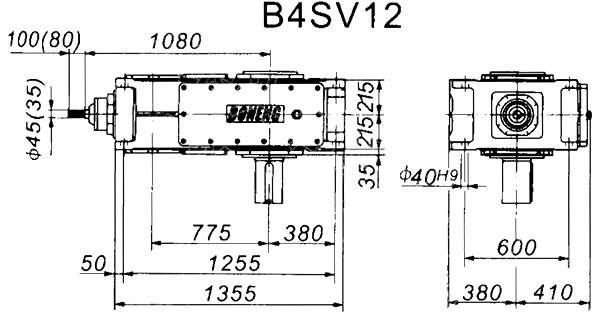

B4SV系列外型及安裝尺寸圖
