產品編號：102015261314

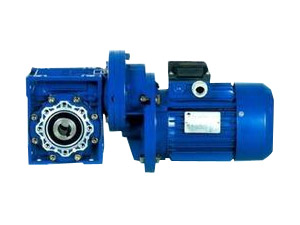

產品名稱：鋁合金殼雙級FCFN系列
產品類別：蝸輪蝸桿減速機系列
產品型號：FCFN

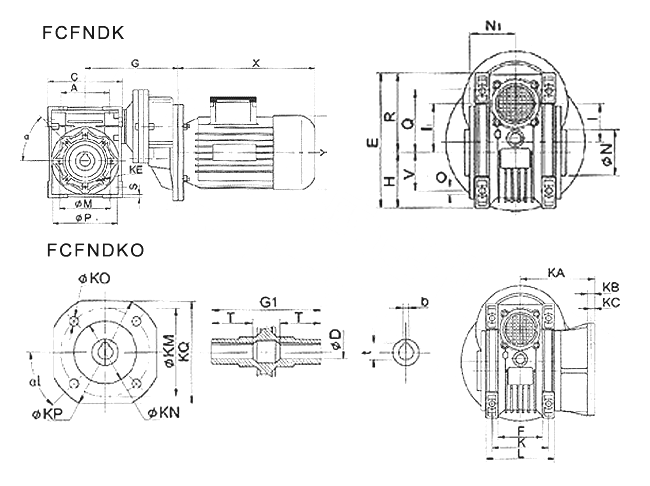

size A C D（H7） E F G G1 H I I1 L M N（h8） N1 O P Q R S T 63/40 70 100 18(19) 121.5 43 123 78 50 40 40 71 75 60 36.5 6.5 87 55 71.5 6.5 26 63/50 80 120 25(24) 144 49 133 92 60 50 40 85 85 70 43.5 8.5 100 64 84 7 30 71/50 80 120 25(24) 144 49 143 92 60 50 50 85 85 70 43.5 8.5 100 64 84 7 30 63/63 100 144 25(28) 174 67 148 112 72 63 40 103 95 80 53 8.5 110 80 102 8 36 71/63 100 144 25(28) 174 67 158 112 72 63 50 103 95 80 53 8.5 110 80 102 8 36 71/75 120 172 28(35) 205 72 176 120 86 75 50 112 115 95 57 11 140 93 119 10 40 80/75 120 172 28(35) 205 72 186 120 86 75 63 112 115 95 57 11 140 93 119 10 40 71/90 140 208 35(35) 238 74 193 140 103 90 50 130 130 110 67 13 160 102 135 11 45 80/90 140 208 35(38) 238 74 203 140 103 90 63 130 130 110 67 13 160 102 135 11 45 80(90)/110 170 252.5 42 295 - 233 155 127.5 110 63 144 165 130 74 14 200 125 167.5 14 50 80(90)130 200 292.5 45 335 - 253 170 147.5 130 63 155 215 180 81 16 250 140 187.5 15 60 size V K KA KB KC KE a a1 FB FL F FB FL 63/40 26 35 60 67 76.5 7 9 7 7 M6x8(n.4) 45o 45o 63/50 30 40 70 90 87.5 9 10 9 9 M8x10(n.4) 45o 45o 71/50 30 40 70 90 87.5 9 10 9 9 M8x10(n.4) 45o 45o 63/63 36 50 85 82 99 10 11 10 10 M8x14(n.8) 45o 45o 71/63 36 50 85 82 99 10 11 10 10 M8x14(n.8) 45o 45o 71/75 40 60 90 111 - 13 - - - M8x14(n.8) 45o 45o 80/75 40 60 90 111 - 13 - - - M8x14(n.8) 45o 45o 71/90 45 70 100 111 - 13 - - - M10x18(n.8) 45o 45o 80/90 45 70 100 111 - 13 - - - M10x18(n.8) 45o 45o 80(90)/110 50 85 115 131 - 15 - - - M10x18(n.8) 45o 45o 80(90)130 60 100 120 140 - 15 - - - M12x21(n.8) 45o 45o size KM KN(H8) KO KP KQ b t kg F FB FL F FB FL F FB FL F FB FL F FB FL 63/40 87 115 87 60 95 60 9(n,4) 9.5(n,4) 9(n,4) 110 140 110 95 - 95 6(6) 20.8(21.8) 3.9 63/50 90 130 90 70 110 70 11(n,4) 9.5(n,4) 11(n,4) 125 160 125 110 - 110 8(8) 28.3(27.3) 5.2 71/50 90 130 90 70 110 70 11(n,4) 9.5(n,4) 11(n,4) 125 160 125 110 - 110 8(8) 28.3(27.3) 5.8 63/63 150 165 150 115 130 115 11(n,4) 11(n,4) 11(n,4) 180 200 180 142 - 142 8(8) 28.3(31.3) 7.9 71/63 150 165 150 115 130 115 11(n,4) 11(n,4) 11(n,4) 180 200 180 142 - 142 8(8) 28.3(31.3) 8.5 71/75 165 - - 130 - - 14(n,4) - - 200 - - 170 - - 8(10) 31.3(38.3) 11.3 80/75 165 - - 130 - - 14(n,4) - - 200 - - 170 - - 8(10) 31.3(38.3) 13.1 71/90 175 - - 152 - - 14(n,4) - - 210 - - 200 - - 10(10) 38.3(41.3) 15.3 80/90 175 - - 152 - - 14(n,4) - - 210 - - 200 - - 10(10) 38.3(41.3) 17.2 80(90)/110 230 - - 170 - - 14(n,8) - - 280 - - 260 - - 12 45.3 39 80(90)/130 235 - - 180 - - 16(n,8) - - 320 - - 290 - - 14 48.8 52.2
