產品編號：288521114
產品名稱：SHL 型減速機
產品類別：三環減速機
產品型號：SHL 型減速機

尺寸

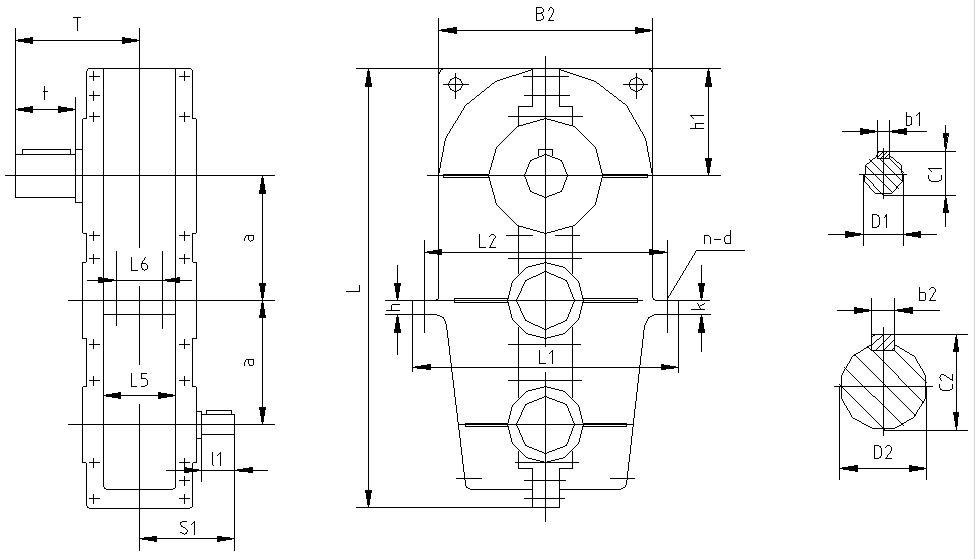

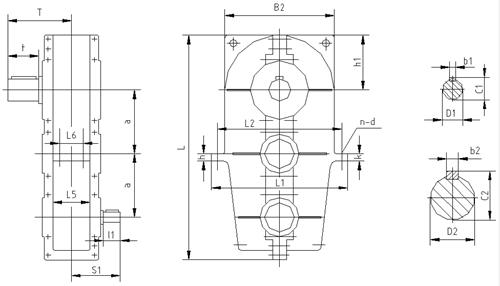

產品名稱：SHL型減速機 產品概述： 2.3.12 SHL型減速機外形尺寸，見圖20、表23：   ??圖20SHL型減速機外形尺寸     SHL型減速機外形尺寸 規 格 中 心 尺 寸 輪廓尺寸 地 腳 螺 栓 高 速 軸 伸 低 速 軸 伸 質量 (kg) a     h1      h L      B2 d    n    k     L1      L2     L5    L6 D1      l1     c1    b1    s1 D2      t      T      c2     b2 125 125   110   20 460   220 14   4    20   280    250    77    50 18j6    28    20.5   6    100 38k6    58     130     41     10 52 145 145   118   20 518   236 18   4    22   320    280    92    55 22j6    36     25    8    115 48k6    82     160    51.5     14 62 175 175   148   20 618   296 18   4    22   370    335    108   72 30j6    58     33    8    150 60m6    105    203     64     18 105 215 215   185   25 760   370 22   4    25   460    415    125   80 35k6    58     38    10   165 75m6    105    215    79.5     20 190
